V - ANNEXES

LISTE DES PIECES ANNEXES

BORDEREAU DES PRIX
MICROHYDRAULIQUE 1

N^o DES PRIX	D E S I G N A T I O N	UNITE	MATERIAUX	MISE EN OEUVRE
1	Batardeaux en mottes de terre renforcée par pieux Æ 20	U.		100 000
2	Béton de propreté dosé à 150 kg/m³	m³	23 376	5 370
3	Béton de fondation dosé à 200 kg sur terrain meuble	m³	27 968	5 760
4	Béton de fondation dosé à 200 kg sur terrain rocheux	m³	27 968	5 760
5	Béton banché à 300 kg/m³	m³	37 752	6 500
6	Béton armé dosé à 350 kg/m³	m³	41 744	6 860
7	Fer rond pour armature	kg	1 088	80
8	Fil de fer recuit	kg	465	1 250
9	Maçonnerie de moellons hourdée au mortier dosé à 300 kg de ciment/m³	m³	20 798	5 390
10	Enduit au mortier de ciment dosé à 400 kg	m²	1 102	420
11	Chape au mortier dosé à 500 kg	m²	1 378	590
12	Buse en béton Æ 200	m¹	3 424	520
13	Buse en B.A Æ 1 000	m¹	41 395	2 720
14	Gabion complet	u.	29 289	3 350
15	Bâche métallique Æ 32 renforcée	m¹	22 564	860
16	Coffrage plan	m²	2 927	550
17	Coffrage plan soutenu par des chandelles < 1,50 m	m²	2 927	1 100
18	Coffrage plan soutenu par des chandelles > 1,50 m	m²	3 097	1 470
19	Vanne métallique de 1,20 × 0,60	u.	6 928	7 320
20	Madrier 0,07 × 0,15 × 4,00	u.	2 520	-
21	Perré maçonné	m²	4 216	1 050
22	Enrochement anti-érosif	m²	-	1 570
23	Vanne à crémaillère de 2,20 × 1,10	u.	1 000 000	200 000

PRIX MICROHYDRAULIQUE 2

-	Buse Æ 1 000 posée	m¹	42 000	FMG
-	Déblai remblai	m³	1 200
-	Location D6	j	100 000
-	Gravier calibré	m³	8 500
-	Moellon 30 × 25 × 25	u	120
-	Sable	5 m³	4 000
-	Ciment	T	110 000
-	Bois plandre	u	1 300
-	Bois madria	u	1 200
-	Acier (COMETA) :	kg
	Æ 6		650
	Æ 8		632
	Æ 10		591
	Æ 12		570

PRIX UNITAIRES ENTREPRISE CHAPIN

- Déblai remblai		m³	2 000	FMG
- Buse	Æ 120 (fourniture)	m¹	1 971
	Æ 150		2 462
	Æ 200		3 022
	Æ 250		3 878
	Æ 300		4 705
	Æ 400		6 600
	Æ 500		9 492
	Æ 600		12 362
Rajouter 50 % pour la pose
- Béton légèrement feraillé		m³	92 000	FMG
- Maçonnerie		m³	45 000
- Gros béton		m³	40 000
- Bois pin		m³	75 000
- Bois Eucalyptus		m³	100 000
- Tuyau PVC Æ 100 COME PLAST		ML	5 000

PRIX UNITAIRES - ENTREPRISE SARA

- Frais d'approche et de remplacement des matériels et installation de chantier			5 000 000	FMG
- Décapage sur 20 cm		m²	250
- Déblai en grande masse		m³	1 250
- Remblai avec de la terre provenant de déblai		m³	1 100
- Reprofilage, nivellement		m²	950
- Tout-venant naturel		m³	20 000
- Fouille des ouvrages		m³	2 500
- Béton de propreté		m³	77 000
- Béton à 350 kg		m³	108 000
- Coffrage		m²	7 000
- Acier pour ferraillage		kg	980
- Buses en ciment comprimé
	Æ 150	ml	7 000
	Æ 200	ml	9 500
	Æ 300	ml	12 000
- Batardeau en bois		m²	16 000

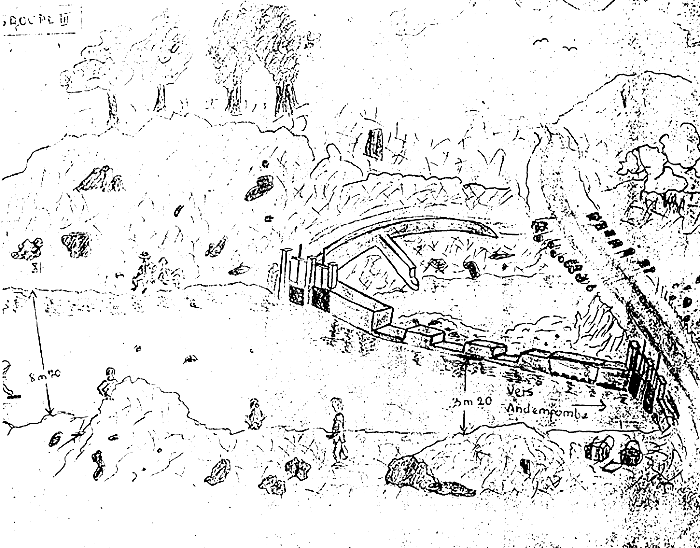

BARRAGE D'ANDRATSAY

EXTRAIT DE
RÉSEAU HYDRO. AGRiCOLE
D'iANDRATSAV

Ministére du développement Total

1/25.000 ^e

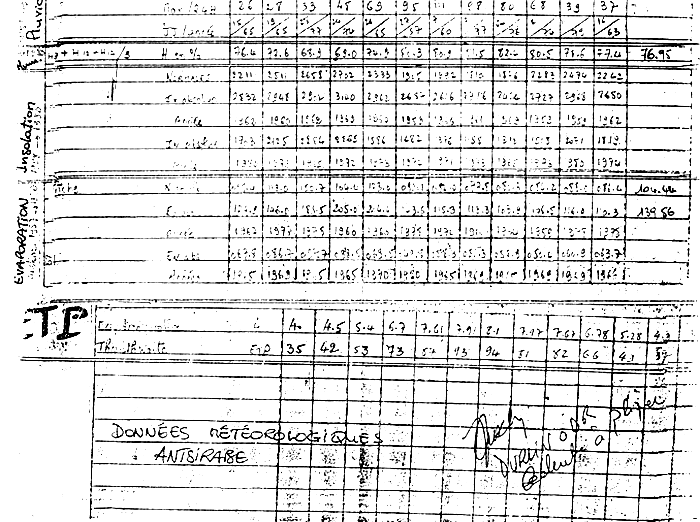

PROSPECTION PEDOLOGIQUE du BASSIN PISCICOLE
d'Andempombe, Batafo-ANTSIRABE
(20 Août 1985 au 24 Août 1985)

0 - PARTICIPANTS : MM. RASOLOFOHARIVONY Gervais
RABENAIVO

de la Division Pédologie Forestière - AMBATOBE

1 - B U T : Reconnaissance, échantillonnage et prospection pour confirmer ou non si la sol convient à l'implantation du bassin piscicole.

2 - LOCALISATION : Andempombe est situé au Nord-Est d'Ambohinaorina, Fivondronana et Firaisana de Betafo dans la Faritany d'ANTANANARIVO La station est affectéa au Service des Eaux et Forêts par arrêté 238 Eca/IDF du 31 janvier 1961.

3 - TOPOGRAPHIE : Sur le piedmont d'IAVONGO, exposition Sud-Ouest vers BETAFO, la station couvre une superficia de 11 HA 98 A 54 CA sur une pante allant de 5 à 15 % en général vers le pied de la colline d'IAVONGO.

4 - SOLS : Sols ferrallitiques moyannement désaturés de roches volcaniques du VAKINANKARATRA, bien structurés et à retention en eau élevée dans les 50 premiers centimètres, bien garnis en éléments biogènes et en cations majeurs, très favorables en arboriculture et en arbres forestiers et même en culture mareîchère.

5 - APPROVISIONNEMENT EN EAU : Un canal public maintenu par le service du la micrbhydraulique traverse le site du Sud au Nord. Le problèmo d'eau ne se pose pas.

6 - DEROULEMENT DE LA PROSPECTION :

6.1. L'environnement

Le cadre géographique convient pour une station forestière, pour un arboretum au pastorutum. Un pfofil de 5 m de profondeur a été observé le long de la route de Betafo situé en aval de la station : sur 2 m, alternance de 3 à 4 couches différentes à savoir :

un horizon humifère limono-argilo-sabloux sur 30 à 50 cm ;
un horizon argilaux rougs plus évolue sur 80 cm :
qualques de pouzzolana superposés, tuf volcanique à structure en vole d'altézation à partir de 80 cm.

7 CONCLUSION

6.2 Dans le site :

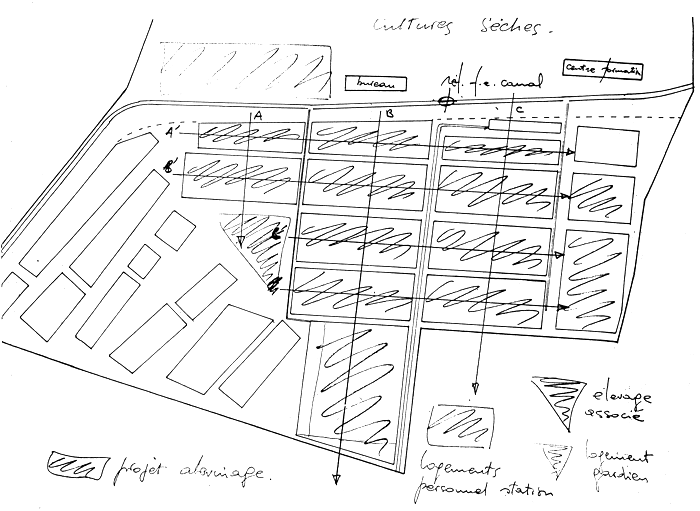

On a procédé à une série de sondages à la tarrière dans le site proprement dit et on a ouvert trois fosses pédologiques de l'amont vers l'aval, de manière à trouver an profondeux une assise imperméable

FOSSE A : en amont du canal public, pente 5 à 10 %

0 – 40 cm : limono-argilo-sableux, structure particulaire finement développée, poudreux à poussiéreux, drainage bon, bonne rétetion en eau.

40 – 50 cm : limono-argileux, structure particulaire assez peu développée à tendance massive, bonne rétention en eaux.

50 – 60 cm : tuf volcanique en voie d'altération, à structure alvéolaire, engendrant du sable grossier de diamètre supérieur à 3 mm, poreux.

60 – 90 cm : limono-argileux, structurs particulaire à granulaire pau développée, bonne retention en eau.

90 – 205 cm : horizon sableux, dérivé des pouzzolanes altérées, poreux at perméable, sable grossier de diamètre 3 à 4 mm d'oxyde de fer de couleur rouille.
FOSSE B : en eval du canal public sur le pastoretum, pente de 2 à 5 %

0 – 15 cm : horizon humifère bien structuré, limono-argilo-sableux, du sable, grossier de diamètre 2 mm souvent poudraux et oendreux, bien drainé.

15 – 65 cm : limono-argileux, structure particulaire peu développée plus cohérent par rapport au précédent, bonne retention an eau.

65 – 210 cm : sableux, sable grossier dérivé de l'altération des tufe volcaniques, poreux et filtrant.
FOSSE C : A côté d'une étable, pente de 2 à 4 %

0 – 60 cm : horizon humifère limono-argilo-sableux, poudreux, à texture particulaire bien développée.

60 – 115 cm : pouzzolane en voie d'altération engendrant du sable grossier, filtrant et poreux.

C3	1.92 9
B1	1.00
A1	0.50
A2	0.50
A3	1.00
A4	1.00
A5	1.00
A6	1.00
B2	1.00
B3	0.55
B4	1.50
B5	1.00
B6	1.00
B7	1.00
B8	1.30
C1	2.00
C2	2.00
C3	1.90

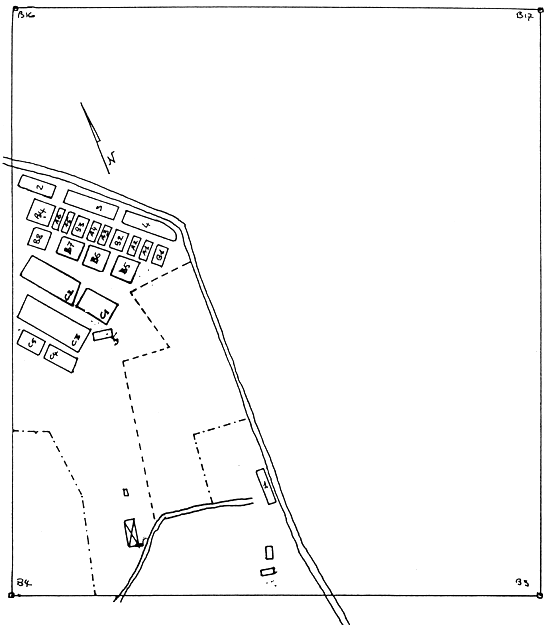

Cfoguis proprieté dite MURAIE D'AMBOHINAORINA T. № 2869

Andepombe nord. est offedéc aux EF 138 ECA/IDF du 31.01.61
1/2000 e

LISTE DES PERSONNES RENCONTREES

PNUD ANTANANARIVO

PAULET C. RR.a.i.
CUENOS J.F. Chargé de programmes

FAO Rep. ANTANANARIVO

HUPIN A. FAO Représentant a.i.
RAKOTOANDRIANINA J. Assistant administratif

MPAEF Ministère de la Production Animale (Elevage et Pêche) et des Eaux et Forêts ANTANANARIVO

Direction de la Pêche et de l'Aquaculture

RABELAHATRA A. Chef du service Aquaculture
Directeur national projet MAG/82/014
ANDRIANAJAVOANA Ch. Directeur Pêche/Aquaculture

Projet Antsirabe

RAKOTOMANANTSOA S. Responsable Formation
RANDRIAMIARANA H. Coordinateur du projet

FAR TERRAIN

FAO Projet MAG/82/014

COLMAN J. E/A Vulgarisation
CLAEYS D. C/A Formation/Vulgarisation
COSTARD J.Y. Conseiller technique principal

FAO Projet MAG/84/001 - Micro-Hydraulique

DACHARAOUI A. C.T.P.

SECTEUR PRIVE

CHAPIN L. Entrepreneur, Antsirabe
RABENJARSON A. Directeur technique entreprise SARA - TANANARIVE
AZIZ HASSAM ISMAIL Directeur général Pêcherie de Nossibé

FAO ROME
