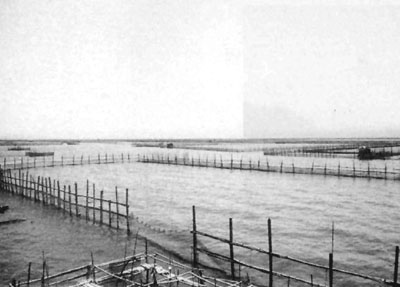

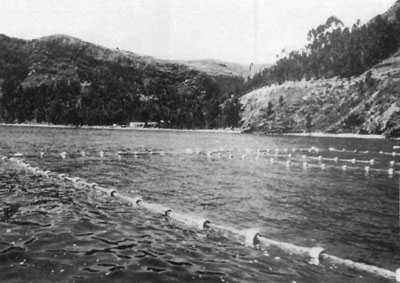

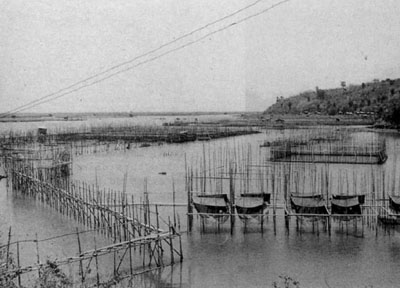

 | (a) Corrales de chanos en Laguna de Bay, Filipinas |
(b) Jaulas flotantes de armazón flexible, para cultivo de trucha arco iris en el lago Titicaca (Bolivia) |  |
 | (c) Jaulas fijas para cultivo de tilapia en el SEAFDEC, Binangonan Station, Rizal, Filipinas. (Obsérvese que las bolsas de red se han izado para dejarlas secar al sol antes de limpiarlas y volver a colocar peces en ellas) |
| Figura 1 Jaulas y corrales para cultivo de peces en aguas dulces | |

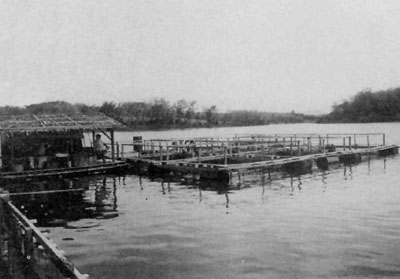

 | (a) Almadía con jaulas flotantes utilizada para el cultivo de carpa de cabeza grande, con caseta para el guarda, en el embalse de Durian Tungal, Melaka, Malasia | |

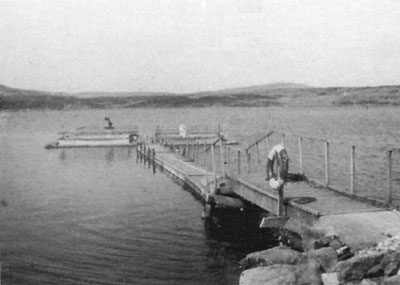

(b) Jaulas para la producción de esguines, unidas a tierra por una pasarela, en un lago de agua dulce de Kintyre, Escocia |  | |

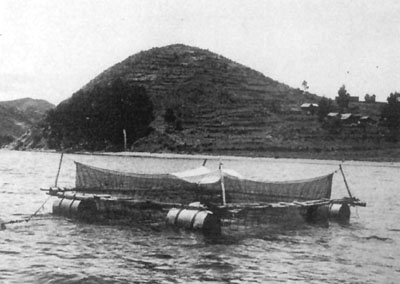

 | (c) Jaula solitaria para el cultivo de trucha arco iris, montada sobre una estructura de madera y barriles de petróleo en el lago Titicaca, Bolivia | |
| Figura 2 Algunos tipos de jaulas flotantes | ||

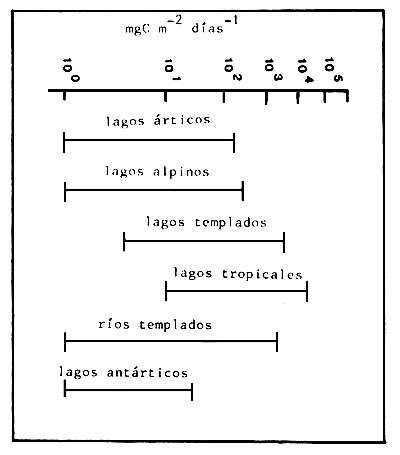

Figura 3 Rangos de los valores de productividad en masas de agua dulce tropicales y templadas. Datos tomados de Likens (1975), Hill y Rai (1982), y Tundisi (1983) (trazado de nuevo a partir de Hill y Rai, 1982)

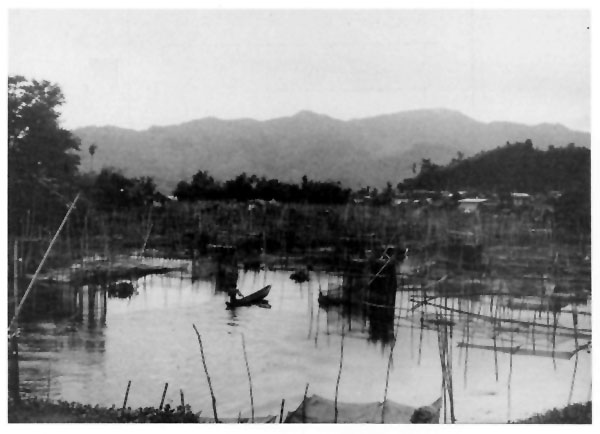

Figura 4 Jaulas fijas para cultivo extensivo y semi-intensivo de tilapia apiñadas cerca del punto de desagüe del lago Buhi, Camarines Sur, Filipinas

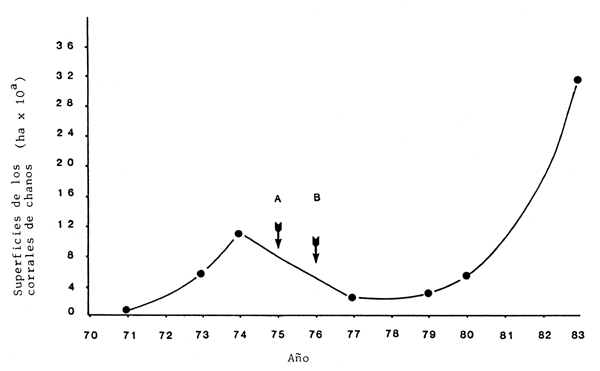

Figura 5 Desarrollo del cultivo de chanos en Laguna de Bay, Filipinas. Datos tomados de PCARRD (1981), Dela Cruz (1982) y Philippine Bulletin Today (véase el texto). A se refiere a matanzas de peces y B a tifones

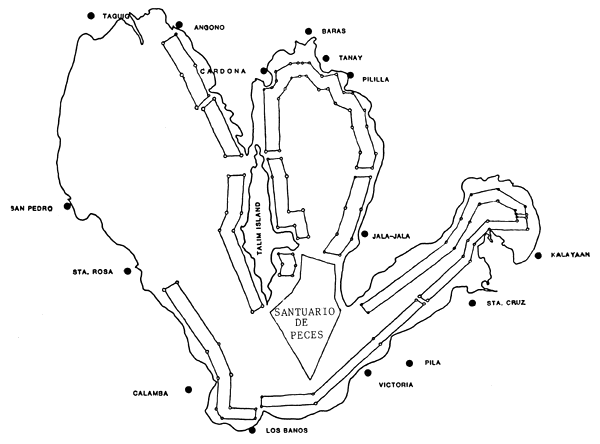

Figura 6 Mapa de Laguna de Bay, Filipinas, con la faja establecida por la ley para corrales piscícolas y el santuario de peces (tomado de Felix, 1982, con modificaciones)
Figura 7 Fotografía aérea de partes de la Bahía West y la Isla Talim, Laguna de Bay, Filipinas, tomada en noviembre de 1983, en la que puede apreciarse la superficie ocupada por corrales piscícolas

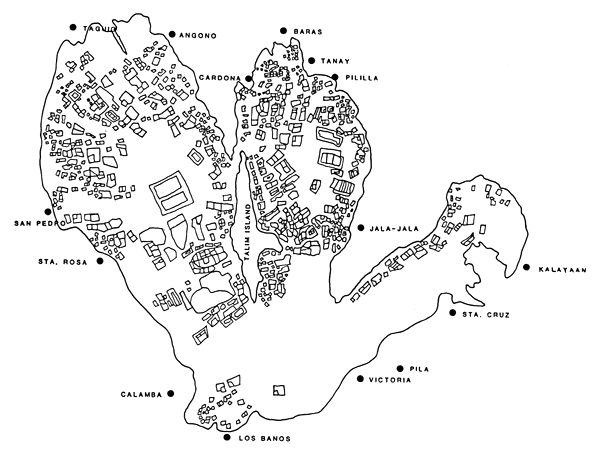

Figura 8 Mapa de los corrales piscícolas instalados en Laguna de Bay en abril de 1982 (tomado de Bulletin Today, 2 de mayo de 1982, con modificaciones). Obsérvese la enorme variación en las dimensiones de los corrales y la proliferación de corrales fuera de la faja establecida por la ley (véase la Figura 6)
Figura 9 Dos testigos de un lago escocés de agua dulce en el que se han instalado jaulas para el cultivo de trucha arco iris. El testigo de la izquierda se tomó directamente debajo de las jaulas y muestra la acumulación de restos orgánicos: escamas de peces, heces, alimentos no consumidos, etc. El testigo de la derecha se tomó en un punto situado a cierta distancia de las jaulas y no muestra esas capas orgánicas (fotografía facilitada por el Dr M. Phillips)

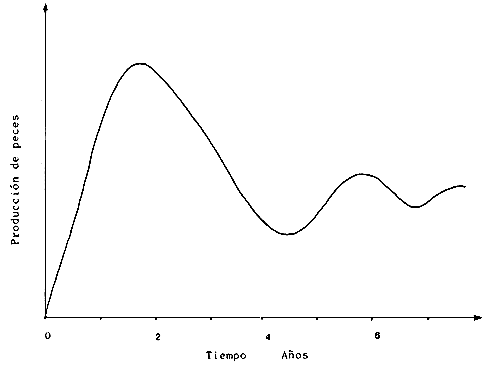

Figura 10 Curva típica de desarrollo en una zona de cultivo extensivo en jaulas o corrales (véase el texto). La producción se refiere a todo el lago/ embalse

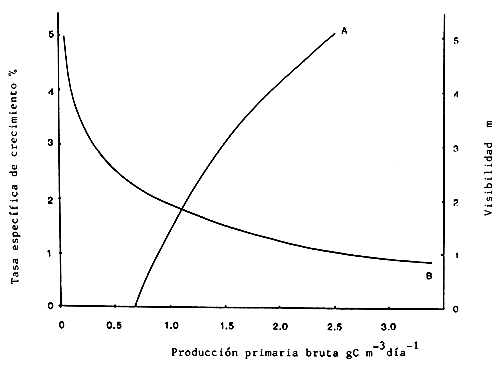

Figura 11 Relaciones entre la tasa de crecimiento específico de tilapias enjauladas de 50 g y la visibilidad con la producción bruta primaria en el lago Sampaloc, Filipinas (tomado de Aquino, 1982, con modificaciones)

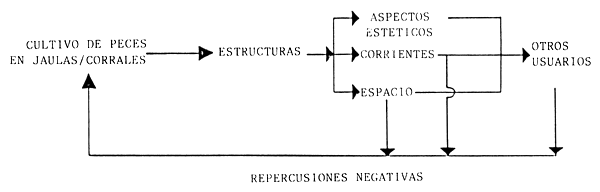

Figura 12 Repercusiones de los recintos en el ambiente acuático

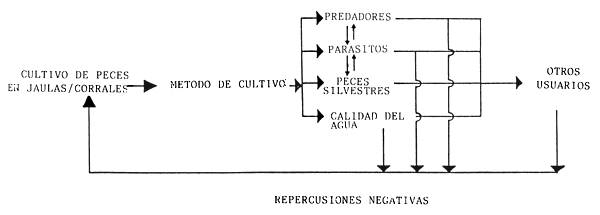

Figura 13 Repercusiones del cultivo en jaulas y corrales en el medio ambiente

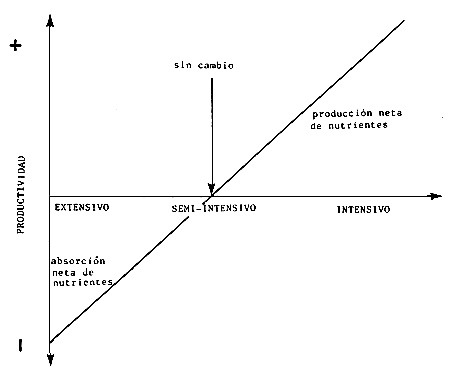

Figura 14 Efectos en la productividad acuática del cultivo intensivo, semi-intensivo y extensivo en jaulas y corrales

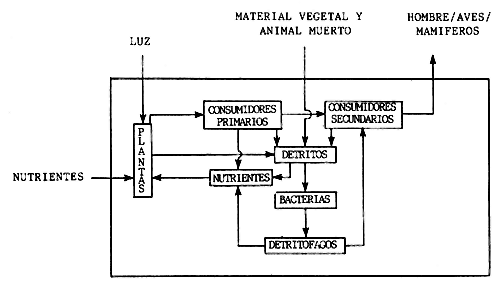

Figura 15 Algunos de los principales trayectos de la energía en ecosistemas de aguas dulces

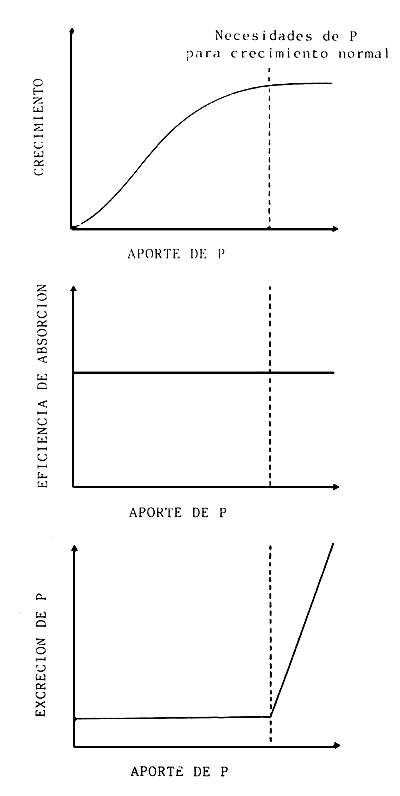

Figura 16 Relación entre aporte de P, excreción de P y crecimiento en los peces (tomado de Beveridge et al., 1982)

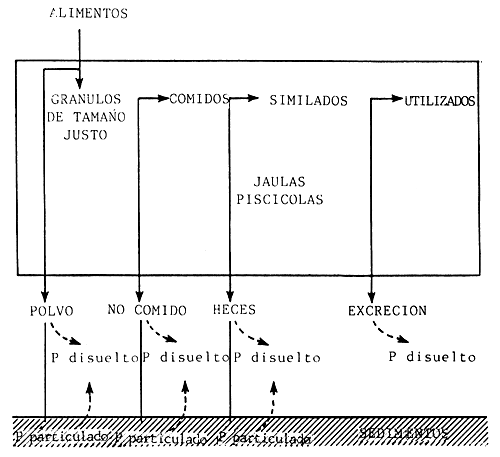

Figura 17 Resumen de las principales pérdidas de P al ambiente debidas al cultivo intensivo de peces en jaulas

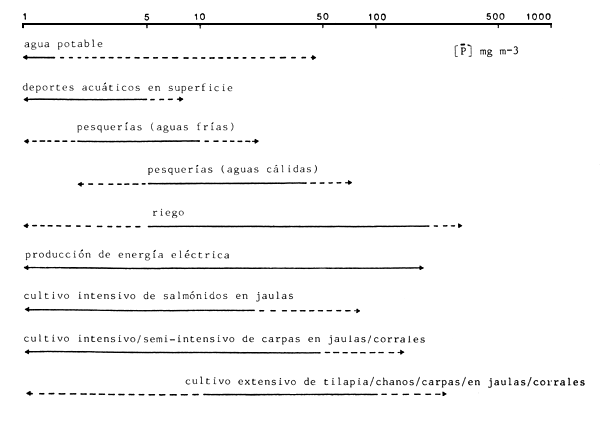

Figura 18 Concentraciones de P aceptables (línea punteada) e ideales (línea continua) que se sugieren para masas de agua dulce utilizadas para diferentes fines

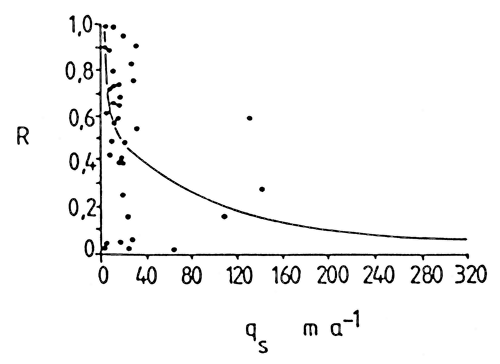

Figura 19 Relación entre la concentración zonal en el agua, qs, y la retención de P, R, en lagos del sur de Africa. La curva que aparece en la figura es de Kirchner y Dillon (1975). Tomado de Thornton y Walmsley (1982)

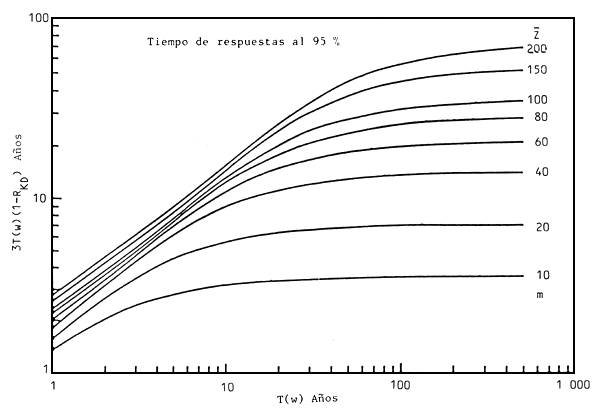

Figura 20 Relación entre el tiempo de respuesta y el tiempo de residencia del agua, Tw, en masas de agua con diferentes profundidades medias, z. Tomado de la OCDE, 1982

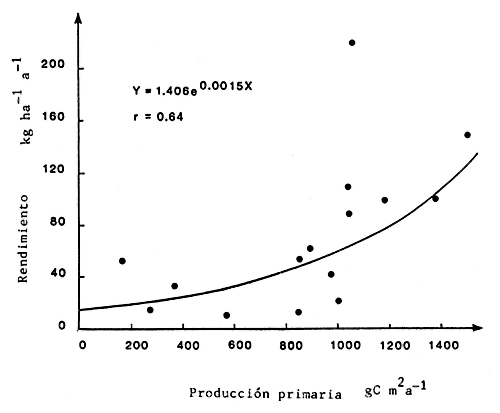

Figura 21 Relación entre el rendimiento en peces y la producción primaria en masas de agua tropicales (tomado de Marten y Polovina, (1982), con modificaciones)

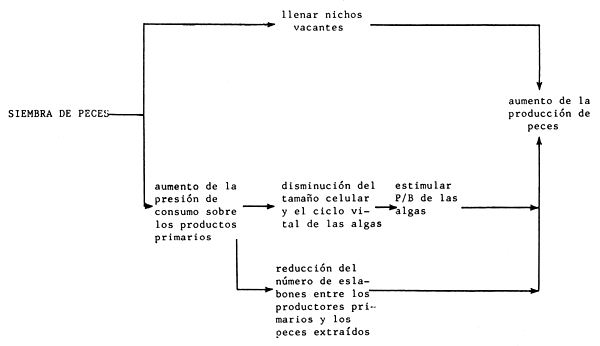

Figura 22 Resumen de las razones que aconsejan repoblar masas de agua dulce con peces que se alimenten en la base de la cadena alimentaria acuática (véase el texto)

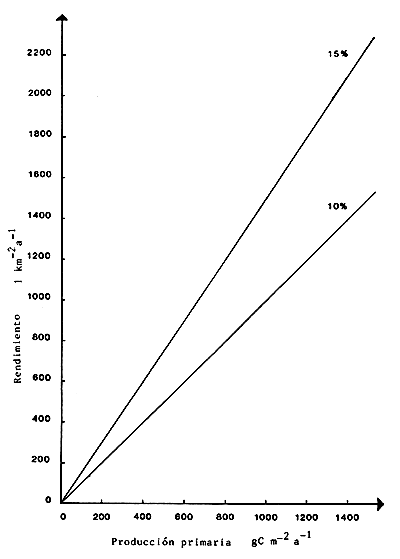

Figura 23 Relación entre el rendimiento teórico en peces y la producción primaria, suponiendo eficiencias de conversión de 10 % y 15 %

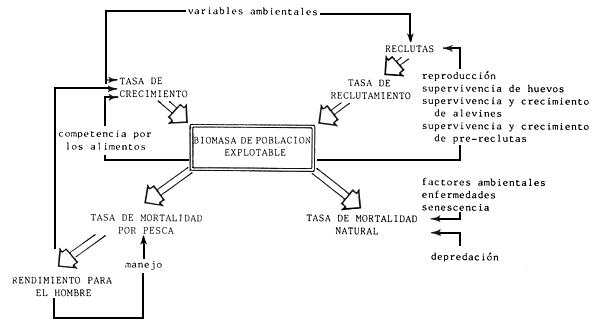

Figura 24 Resumen de los principales factores que influen en la biomasa de la población explotable en las pesquerías continentales (tomado de Pitcher y Hart, 1982, con modificaciones)

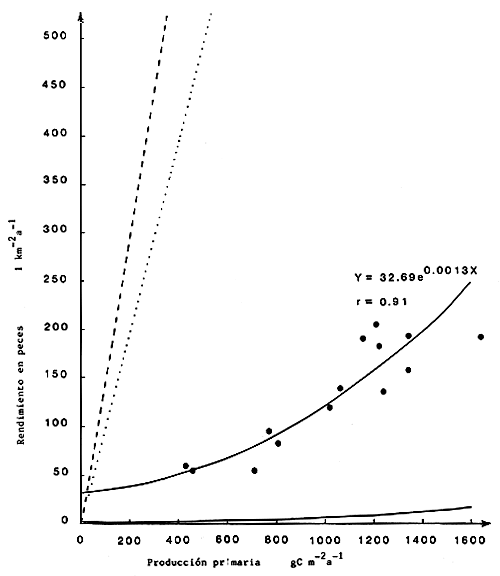

Figura 25 Relación entre el rendimiento en peces y la producción primaria. Las líneas punteadas y discontinuas representan los rendimientos teóricamente posibles (Figura 23, trazada de nuevo), mientras la curva inferior representa el rendimiento típico de peces en masas tropicales de agua dulce (Figura 21, trazada de nuevo). La curva del centro representa el rendimiento medio de tilapia en estanques fertilizados en abonos inorgánicos (datos tomados de Almazan y Boyd, 1976)

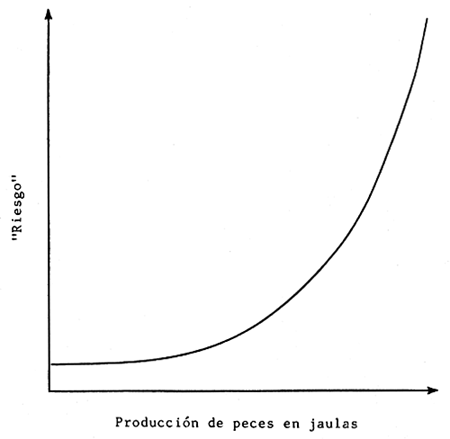

Figura 26 Relación entre el “riesgo” y la producción intensiva de peces en jaulas. A medida que aumenta la producción en un lugar dado, el “riesgo” aumenta en forma exponencial. La inclinación de la curva variará según el lugar, la especie y el sistema de explotación (véase el texto)

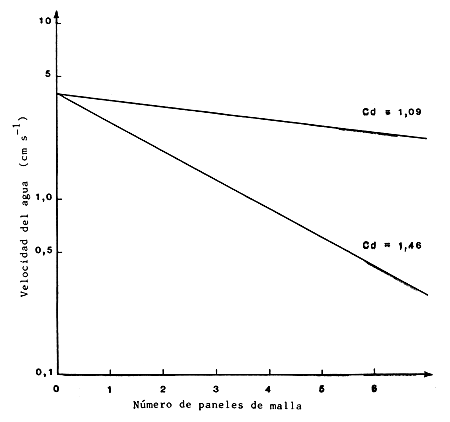

Figura 27 Efecto de una serie de paneles de malla con Cd de 1,46 y 1,09 (véase Apéndice 4) en la velocidad de la corriente, suponiendo una velocidad inicial de 4 cm s-1

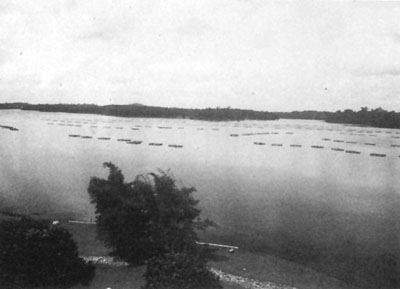

Figura 28 Distribución de jaulas para el cultivo extensivo de carpa de cabeza grande en el embalse de Selator, Singapur. Notése la gran dispersión de las jaulas

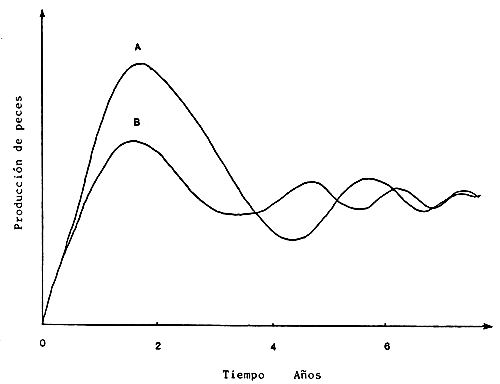

Figura 29 Curvas de desarrollo en zonas de cultivo extensivo en jaulas y corrales. La curva típica, A, puede modificarse a B a condición de que se haya calculado la capacidad de carga del ambiente antes de iniciar el cultivo de peces
