| La modèle décrit est celui posé sur L 11 | ||
| dimension | : | 4m × 3m pour 60 poules pondeuses ou 100 poulets de chair |
| Hauteur | : | 2,0m |
| Pieds | : | 1,5m |
| Plancher en lattes de bois rouge 8cm × 2 cm espacés 2cm | ||
| Couverture | : | tôles d'aluminium cintrées, sans charpente. |
| Matériaux | Quantité | Prix unitaire | Prix total |
| 8×8 sapelli (pieds) | 7 × 3,5m | 384 F/m | 9.408 F |
| 8×8 " (verticaux) | 5 × 2,0m | 384 " | 3.840 F |
| 8×8 " (longueurs) | 6 × 4,0m | 384 " | 9.216 F |
| 8×8 " (largeurs) | 3 × 3,0m | 384 " | 3.456 F |
| 8×4 " (largeurs) | 2 × 3,0m | 192 " | 1.152 F |
| 8×2 " (planchers) | 40×3,0m | 96 " | 11.520 F |
| 8×4 " (porte) | 1 × 5,0m | 192 " | 960 F |
| Grillage 1m large | 14 m | 980 " | 13.720 F |
| Charnières + verrous | 2.500 F | ||
| Tôles aluminium 60/100mm de 4,5m | 6 | 2.200 " | 59.400 F |
| Pointes à tôles + rondelles | 60 | 20 " | 1.200 F |
| Pointes de 40 | 3kg | 700 " | 2.100 F |
| Pointes de 70 | 2kg | 850 " | 1.700 F |
| Main d'oeuvre menuisier | 3 h × j | 1.050 " | 3.150 F |
| aide | 3 x × j | 525 " | 1.575 F |
| 124.897 F |
Prix au m2= 124.897 ÷ 12 = 10.408 F/m2
| dimensions | : 4m 4,75= 19m2 (pour = 200 canards) |
| hauteur | : 2 |
| pieds | : 1,2m |
| plancher en lattis de bois rouge 8cm × 2cm, espacés de 2cm | |
| couverture | : tôles d'aluminium cintrées, sans charpente |
| Matériaux | Quantité | Prix unitaire | Prix total |
| 8×8 sapelli | 25m.1= 0,16m3 | 60.000F/m3 | 9.600 |
| 8×4 " | 75m.1= 0,24m3 | 60.000 " | 14.400 |
| 8×2 " | 176m.1= 0,28m3 | 60.000 " | 16.800 |
| pointes à tôles + rondelles | 100= | 20 " | 2.000 |
| Pointes 40 | 5kg | 700 " | 3.500 |
| Pointes de 70 | 3kg | 850 " | 2.550 |
| Tôles de 5,6m | 6 | 2.200F/m | 73.920 |
| Grillage 0,5m | 17,5m | 650 F | 11.375 |
| Main d'oeuvre menuisier | 7 h × j | 1.050 F | 7.350 |
| aide | 7 h × j | 525 F | 3.675 |
| 145.170 |
| Auquel il faut ajouter la terrasse. | ||
| Coût d'un élément de 2m de terrasse: | 4 piquets de 1,0m | |
| 3 longueurs de 2,0m | ||
| soit 10m de sapelli 8×8 | = 3.840 F | |
| clous | 500 F | |
| 20 lattes (8×2)×1,5 | = 2.880 F | |
| 7.220 F |
Si la canardière est utilisée comme poulailler, on ne met pas de terrasse mais il faut 3 × la hauteur de grillage coût: 22.750 F en plus soit 167.920 F pour 19m2= 7.640 F/m2 pour 8 poulets/m2.
iment à poussinières de 4 boxes/porcherieDimensions : 12m × 3,2m, toit en tôles d'aluminium 1 pente
| Matériaux | Quantité | Prix unitaire | Prix total | |
| Dalle 12,4 m × 3,6 × 0,1 m | ||||
| 4,46m3 | béton | |||
| Ciment | 30 sacs | 3.500F/sac | 105.000 | |
| sable/gravier | 6 m3 | 3.250F/m3 | 19.500 | |
| Murs | ||||
| Agglos de 15 | 225 | 258F | 3.096 | |
| sapelli (8×8) | 14 × 2 m | 384F/m | 10.752 | |
| " (8×4) | 5 ×3.2m | 192/m | 3.072 | |
| " (8×4) | 3 ×12 m | 192F/m | 6.912 | |
| " (8×8) | 20m | 384F/m | 7.680 | |
| tôles alu de 60/100mm. | 16×3,4m | 2.200F/m | 119.680 | |
| Pointes à tôles + rondelles | 100 | 20F | 2.000 | |
| Po intes de 70 | 3kg | 850F/kg | 2.550 | |
| Grillage 1m haut | 21m | 980F/m | 20.580 | |
| maçons | 10 h × j | 1050F/j | 10.500 | |
| aide | 10 h × j | 525F/j | 5.250 | |
| menuisier | 4 h × j | 1.050F/j | 4.200 | |
| aide | 4 h × j | 525F/j | 2.100 | |
| 380.922 | ||||
380.922 F pour 38,4 m2 soit 9.920 F/m2 Ce bâtiment est utilisable en porcherie, en ajoutant 120 agglos de 15 pour les séparations intérieures, (30.960F), en ajoutant 3 hauteurs de planches de 30 cm × 30mm sur 12 m. (19.440F) et en supprimant le grillage (20.580F) et les agglos de 10 (3.096F)
Le coût devient alors 407.646 F soit 10.615F/m2
| Matériaux | Quantité | Prix unit. | Prix total |
| dalle (4× | |||
| gravier | 1,44 m3 | 3.250 | 4.680 |
| ciment | 500 kg | 70 | 35.000 |
| baignoire(4×1,6m×0,1) | |||
| gravier/pierres | 0,64 m3 | 3.250 | 2.080 |
| ciment | 250 kg | 70 | 17.920 |
| Murs agglos de 15 | 80 | 258 | 20.640 |
| 4 piquets (0,15×0,15×1,3m) | |||
| gravier | 0,117 m3 | 3.250 | 380 |
| ciment 350kg/m3 | 41 | 70 | 2.850 |
| Toles 5,5 toles de | |||
| 2,4 m | 13,2 m | 2.200F/m | 29.040 |
| pointes/rondelles | 45 | 20F | 900 |
| Abreuvoir élément de | |||
| canal | 1 | 2.068 F | 2.068 |
| tuyau Æ 16 PVC | 1 m | 2.206F/m | 2.206 |
| M.O. maçon | 5 h × j | 2.000 F | 10.000 |
| aide | 5 x × j | 700 F | 3.500 |
| menuisier | 2 h ×j | 1.050 F | 2.100 |
| aide | 2 h × j | 525 F | 1.050 |
| Charpente: SAPELLI 8×8 | 24 m.l. | 384F/m | 9.216 |
| Porte SAPELLI 8×4 | 6 m.l. | 192F/m | 1.152 |
| targette/charnières | - | 2.500 | |
| Total : | =147.282 | ||
pour une porcherie de 16 m2 soit 9.205 F/m
| SAPELLI | 6 chevrons (8×8) de 1,5m (60.000F/m3) 3456F ou 8×16 | =6.912 F |
| " | (25cm × 30mm) de 2,23 × 4 (60.000F/m3); 0,067m3) | =4.020 F |
| 10.932 F | ||
| Prix/m2 = 3.268 F/m2 | ||
CENTRE PISCICOLE NATIONAL
STATION DE LA LANDJIA BANGUI, R.C.A.
(vue perspective) guy mievis 1984
Planche 3 : Eleveuse mobile pour poussins

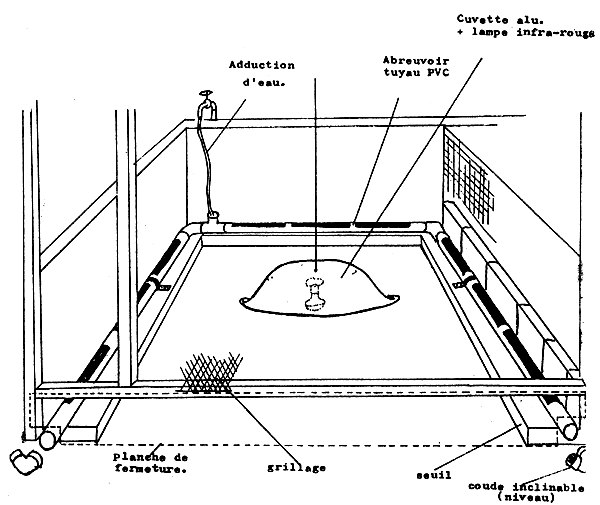

Planche 4 : Poussinière fixe pour canetons

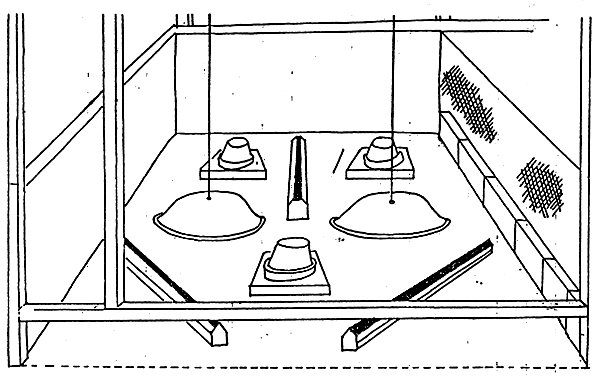

Planche 5 : Poussinière fixe pour poussins.

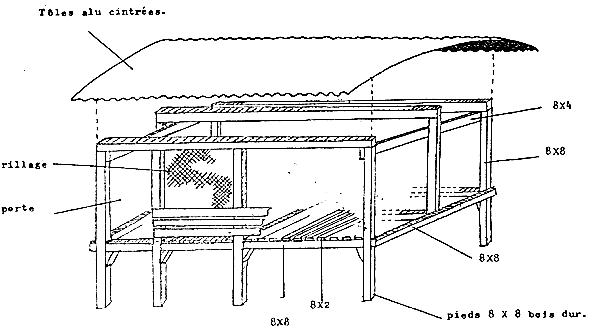

Planche 6 : Poulailler sur pilotis. La toiture a été solevée pour laisser voir les structures de construction.
Modes d'assemblage.
H = différence de niveau entre cadre extérieur et mitoyen.
15/20 cm. pour portées de 3–4 m.
Planche 7 : Structure d'une canardière sur pilotis.

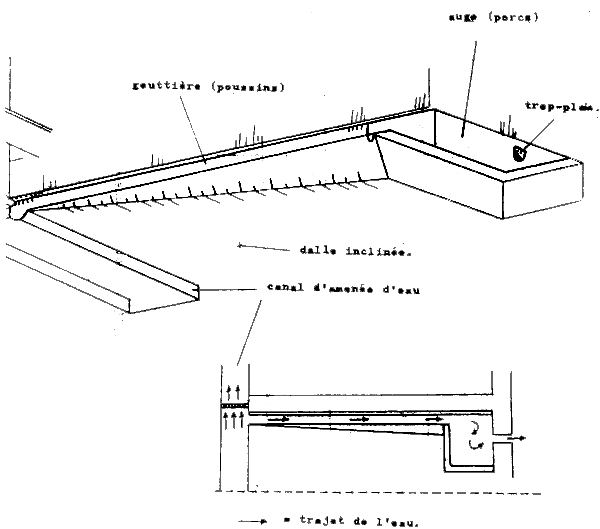

Planche 8: abreuvoir convertible porcs/ poussins sur G.B.1.

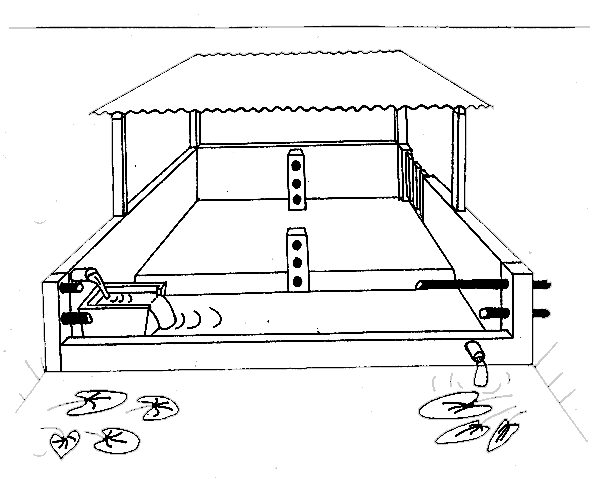

Planche 9: Porcherie sur AO 1
Planche 10 : Plan des porcheries sur B1

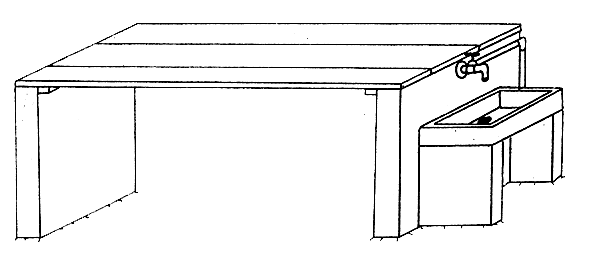

Planche 11 : Etabli d'abattage/plumage volailles

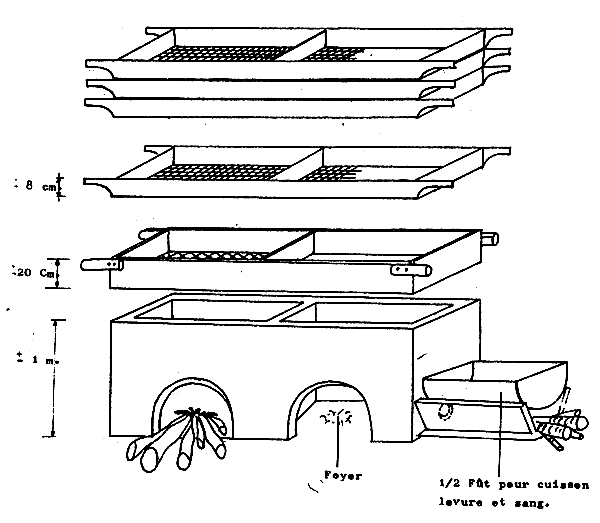

Planche 12: Fumoir à poissons/cuisson de levure de bière.
(D'après J.Lopez et B. Brownell: “GUIDE PRATIQUE POUR L'AMELIORATION DU FUMAGE DUPOISSON EN AFRIQUE DE L'OUEST.”

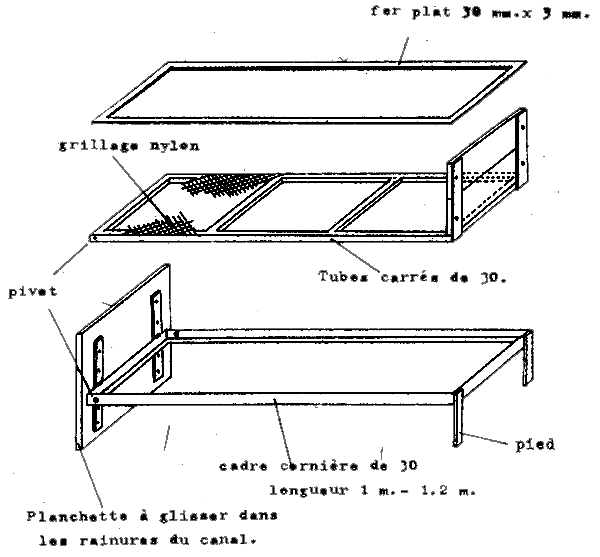

Planche 13 : Grille horizontale noyée.

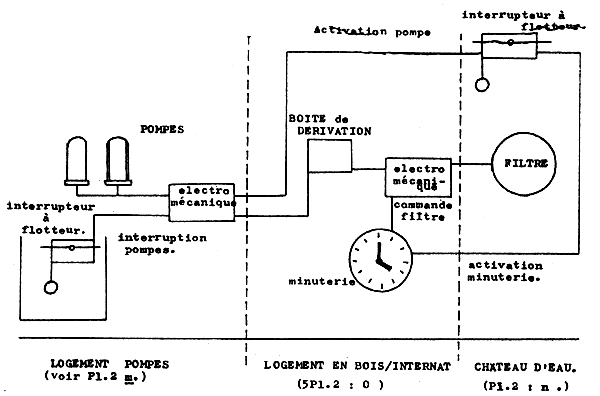

Planche 14 : shéma du système electrique pompage et filtration.

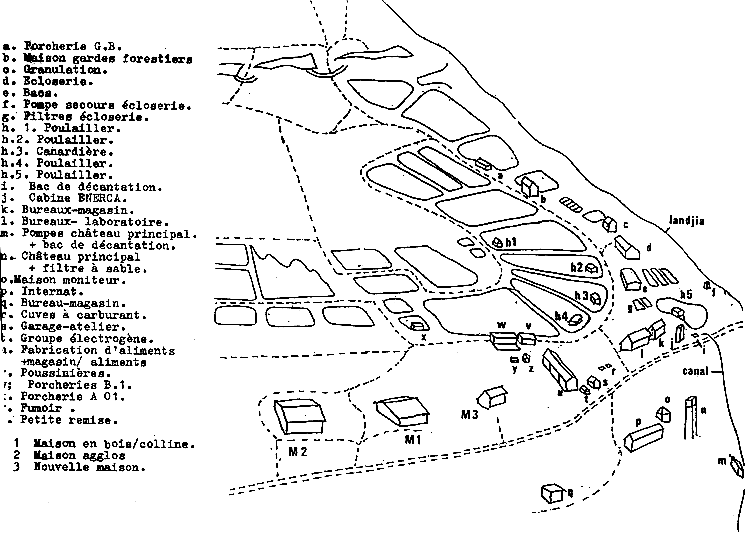

N.B. Les lettres renvoient à la planche 2

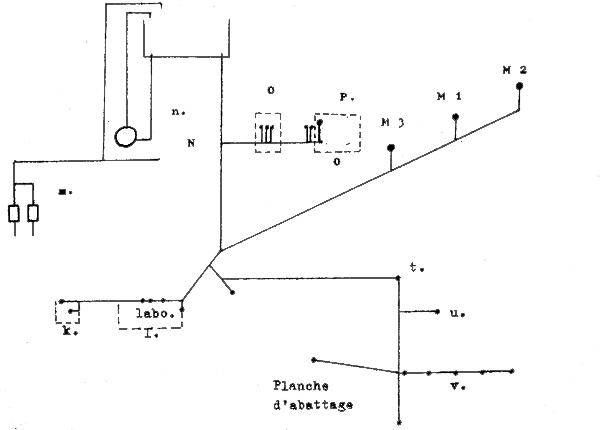

Planche 15 : canalisation d'eau (shema)
