ANEXO 1
CALENDARIO DEL PERITAJE

23–28 JULIO 1988:Estadía en La Habana, preparación del peritaje con Melanio Borrero y Lourdes Solis (MIP).
28 JULIO - 23 AGOSTO:Estadía en Caimanera, trabajos de observa ción y de experimentación en la salina de Frank País. Visitas del Cerro Guayabo (1 de Agosto), Baitiquiri, Macambo y Joa (13 de Agosto), Boquerón (17 de Agosto).
23–28 DE AGOSTO 1988:Regreso a La Habana en carro, pasando por las salinas siguientes : El Real (24 de Agosto), 9 de Abril (25 y 26 de Agosto), 10 de Abril (26 de Agosto) Bidos (27 de Agosto).
28 DE AGOSTO- 2 DE SETIEMBRE:Redacción del Informe en La Habana 30 de Agosto reunión de trabajo y presentación del preinforme a la “Unión de Empresas de Minería y sal”. 2 de Setiembre presentación del preinforme al “Ministerio de la Industria Básica”

ANEXO 2
TRATAMIENTO A LA ROTENONE EMULSIFIABLE

Dosis : 1 mg/litro

  1. Llenar el estanque sobre 20 o 30 centímetros (ajustar en función de la topografía del fondo)

  2. Medir la altura promedio del agua

  3. Calcular la cantidad total × el producto que hay que utilizar.

    Cantidad × en g = superficie m2 × altura promedio del agua en metro

  4. Tratamiento del agua, según la talla del estanque, pulverizar en una o varias veces

    en caso de pulverizaciones sucesivas (n), diluir cada vez

    en 10 litros de agua

  5. Tratamiento de ribera 1/2 hora después
    Pulverizar en las riberas secas una solución compreniendo 1 g del producto en 10 litros de agua

  6. Al final del tratamiento de riberas, recuperar las anguilas que suben a la superficie.

  7. Esperar 15 días (tiempo necesario para la degradación del producto) antes de la expulsión del agua tratada

  8. Verificar los sistemas de filtración

  9. Vaciado y llenado del estanque.

TOXICIDAD DE UN PRODUCTO AGRI 2001 A BASE DE ROTENONA

MORTALIDAD DESPUES DE 96 HORAS EN DIFFERENTES CONCENTRACIONES DE AGUA SALADA A 33%

ESPECIETEMPER.CONCENTRACION EN MG/L% DE MORTALIDAD DESPUES DE 96 HORAS
AGRI 2001ROTENONA PURA
GOBIO Potamoschistus minutus16°C0,10,006730
0,50,0335100 desde 24 horas
PICON Gasterosteus aculeatus16°C0,10,00676 0
0,50,0335100 desde 24 horas
ANGUILA Anguilla anaguilla16°C0,010,000670
0,050,00335100 desde 24 horas
CAMARON BLANCO Palaemonetes varians16°C100,66780
302,00100 desde 48 horas
COPEPODOTigriopus brevicornis20°C30,206
1208,00100
ARTEMIA Artemia salina20°C0,10,00674 6
0,50,0335100 desde 72 horas
CAMARON LARVA ESTADO 1 Palaemon serratus16°C0,10,00671 5
0,50,0335100 desde 72 horas
OSTRA JOVEN  Crassostrea gigas16°C100,6670 después de 168 horas
201,3340 después de 168 horas
MEJILLON Mytilus edulis16°C100,6670 después de 168 horas
201,3345 después de 120 horas

Fuente : I.S.T.P.M. (1981)

ANEXO 3
LISTA DE LOS EQUIPOS NECESARIOS PARA EL TRATAMIENTO, ACONDICIONAMIENTO Y PRODUCCION DE ARTEMIA

LISTA DE LOS EQUIPOSNECESARIOS A CORTO PLAZONECESARIOS A MEDIANO PLAZO
Tratamiento y acondicionamiento de los cistes:
- 1 tamizadora vibratoria eléctrica sobre base con 3 tamiz inox de 600 mm de diámetro (2000-500-180 micrones).X
- 1 secadora domésticaX
- 1 tamizadora vibratoria soplante para el secado de cistes. Diámetro de los tamiz 600 mm 2 motores vibratorios de 80 W. 1 ventilador de 0,75 KW. X
- 1 máquina encapsuladora en vacío para latas metálicas (1 o 2,5 1) X
Tratamiento de la biomasa:
- 1 máquina para la limpieza, enjuague y deseca- ción de la biomasa. Constituida de 1 bac po- liester de 1 m3 y de una banda mecánica de 5m × 1m; velocidad de traslación de 8cm/s. Motor eléctrico 0,75 KW X
- 1 dosificador de peso para el ensacado de las artemias adultas (500 por impulsión). X
- 1 termosoldadora para bolsas en polietilenoX
Producción extensiva de artemia:
- 1 filtro autolimpiador de 1,5 mm para un caudal de 1 000 m3/h. X

ANEXO-4
PLANOS DE LAS DIFERENTES SALINAS

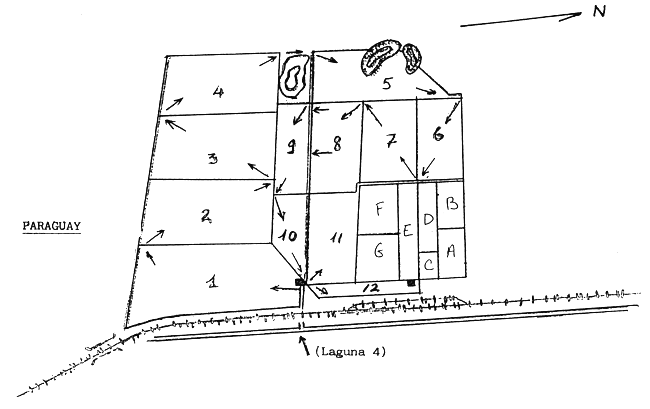

SALINA CERRO GUAYABO

PLANO 1

ZONA EVAPORACION “FRANK PAIS”

NoSuperficie
(ha)		Altura de agua
(cm)		Baumé
118,5235,4
215,0286,2
314,4267,1
414,7278,3
55,0279,4
65,12910,0
78,42711,0
811,32612,8
98,22114,7
105,12216,9
119,03021,4
123,62025,1

PLANO 1

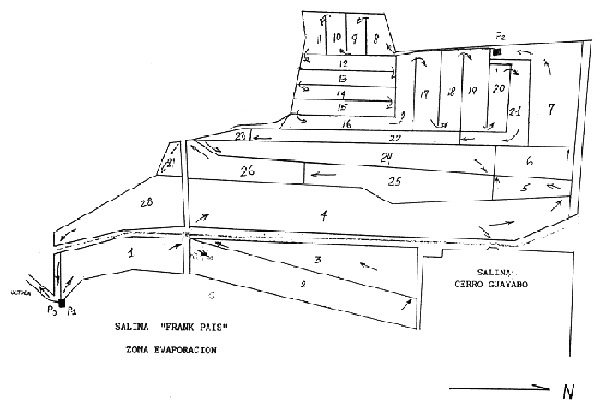

PLANO 2
NoSuperficie
(ha)		Altura de agua
(cm)		Baumé
126 ha503,2
251,7503,4
351,7503,7
4105,7404,0
514,4304,9
611,9305,0
721,1305,1
86,4305,1
97,9305,2
107,8305,2
117,2305,4
128,9305,5
1310,6305,6
1410,7305,7
158,5305,8
1617,7306,0
1711,9306,2
1811,6306,4
198,0306,6
208,1306,7
2114,1306,8
2214,0307,1
232,0307,3
2437,2307,8
2541,4308,9
2618,6309,8
272,13010,2
282,23010,6

PLANO 2

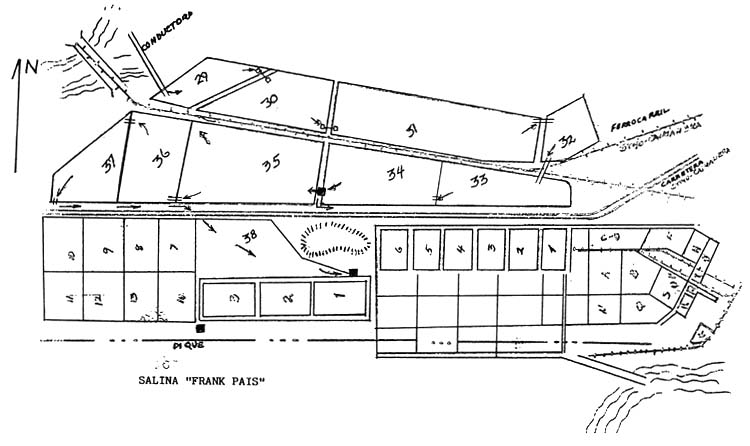

PLANO 3
NoSuperficie
(ha)		Altura agua
(cm)		Baumé
299,05511,3
3014,74811,9
3120,34412,8
329,64013,7
338,63514,4
3412,13015,2
3523,33516,9
369,83018,7
379,81520,2
389,01521,9

PLANO 3

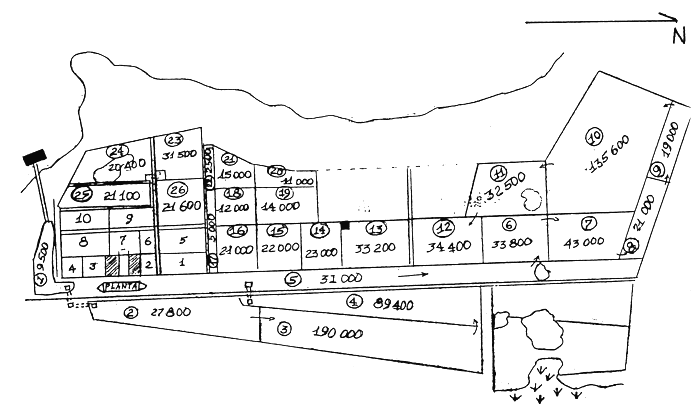

SALINA JOA

PLANO 4

PLANO 4

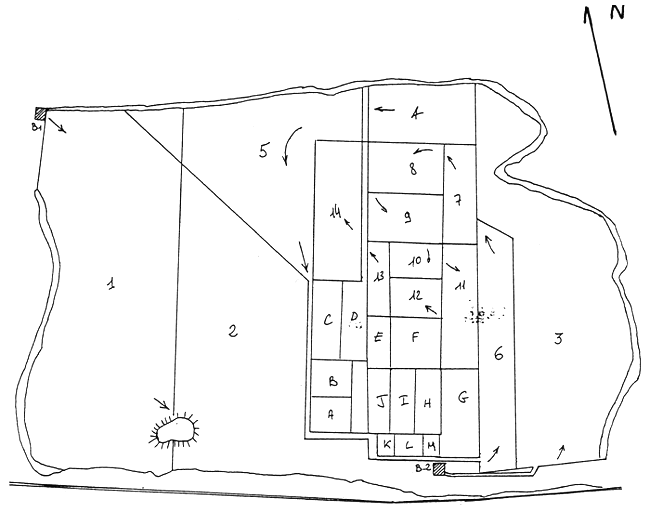

SALINA BOQUERON

PLANO 5
NoSuperficie
(ha)		Altura de agua
(cm)		Baumé
16,6204,6
24,4176,9
32,01110
40,61010,3
52,71013,1
60,41016,1
70,051016,7
80,251017,2
90,881018,1
100,161019,2
110,241020,4
120,131021,0
130,111021,0
140,861022,0

PLANO 5

ESQUEMA SALINA MACAMBO

PLANO 6

PLANO 6

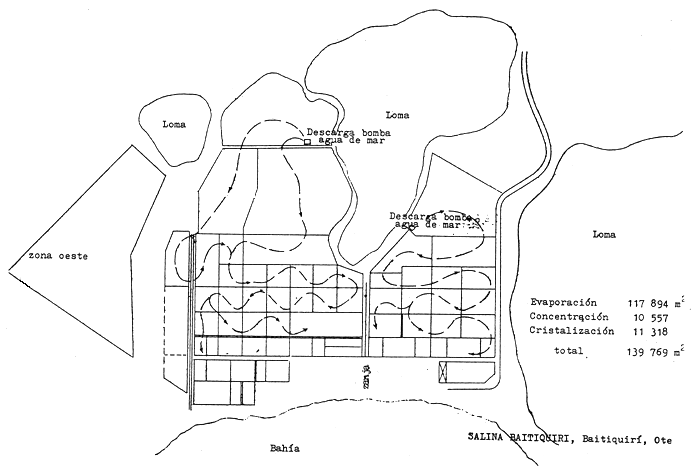

SALINA BAITIQUIRI

PLANO 7

PLANO 7

PLANO ESQUEMATICO

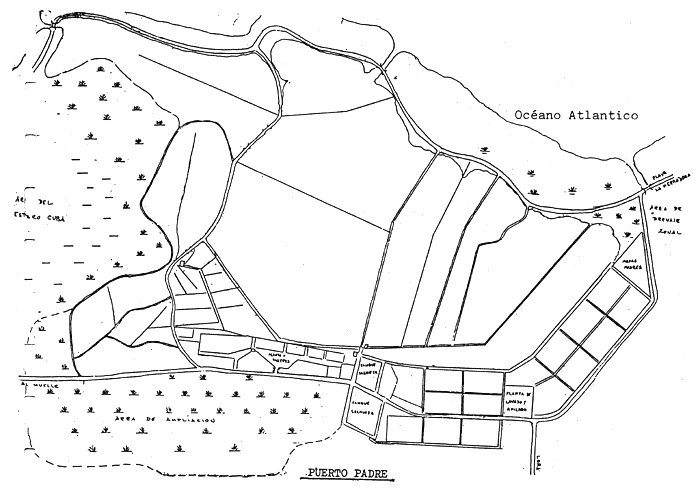

SALINA PUIERTO PADRE

PLANO 8

PLANO 8

PLANO 10
IAGUNAAREA M2
CAPACIDAD DE BOMBEO:
Bomba #1 1 500
21 100
31 500
4900
5600
1 .227 000
2 .192 000
3 .474 000
4 .382 500
5 .267 500
6 .450 000
7 .325 000
8 .475 000
9 .300 000
10 .500 000
11 .275 000
12 .300 000
13 .312 000
14 .200 000
15 .225 000
16 .375 000
17 .200 000
18 .75 000
19 .75 000
20 .75 000

PLANO 10

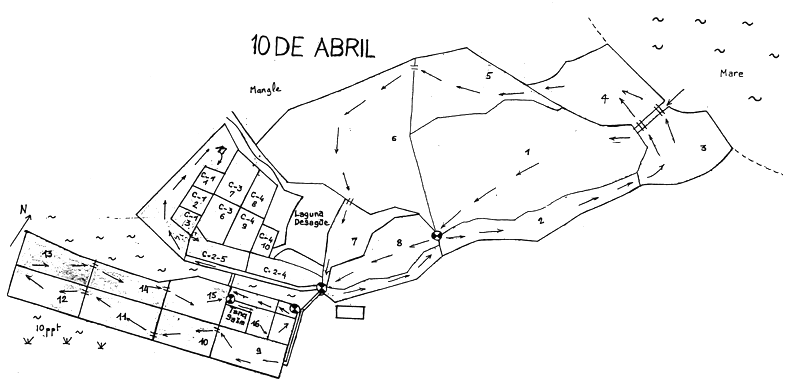

PLANO 11
 LagunaM2
CAPACIDAD DE LAS BOMBAS.
Bomba No. 1800 M3/h
Bomba No. 2700
Bomba No. 3400
Bomba No. 4300
 No.1576 300
 No.2120 000
 No.3135 000
 No.4205 000
 No.5153 600
 No.6418 300
 No.742 000
 No.862 600
 No.9100 000
 No.10100 000
 No.11100 000
 No.12100 000
 No.13100 000
 No.14100 000
 No.15100 000
 No.1617 400
 No.1777 500
Tanque de salmuera22 500
Cristalizadores151 000

PLANO 11

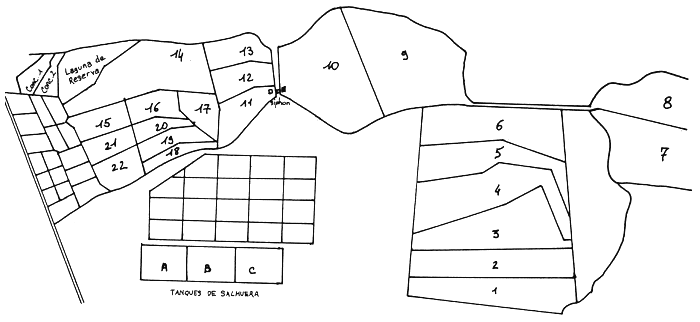

SALINA BIDOS

PLANO 12
NoSuperficie
(ha)		Baumé
169,34,2
289,44,6
350,45,3
477,75,8
550,16,0
684,06,5
728,46,8
837,37,1
9127,89,0
1086,510,0
1128,511,0
1229,012,0
1329,312,8
1492,215,8
1512,516,8
1612,317,3
1712,418,0
182,918,2
198,519,0
207,520,0
217,620,5
2220,121,0
reserve8,518,0

PLANO 12
