On trouvera ci-après le schéma d'un modèle de bac amélioré pour le transport des alevins et celui d'un barrage de type simple.
Le transporteur pour alevins est conçu pour supporter les rigueurs du voyage en République centrafricaine, dans le but d'assurer un système de livraison permettant de distribuer aux pisciculteurs des alevins sains et n'ayant pas subi de stress.
Le petit barrage présenté ici est d'une construction facile pour des équipes de pisciculteurs ou pour des individus industrieux et il est conçu pour alimenter convenablement en eau les étangs à poissons tout au long de l'année. Un tel ouvrage est à installer sur un cours d'eau dont le débit moyen n'excède pas 100 l/mn et sa hauteur ne devrait pas dépasser 1,5 m. On creusera ensuite un canal d'amenée d'eau pour assurer l'écoulement depuis le point de retenue jusqu'au site des étangs.

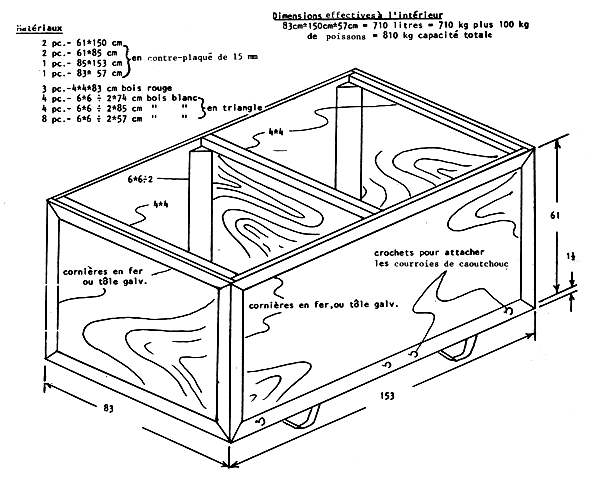

Figure 1. Transporteur des Alevins

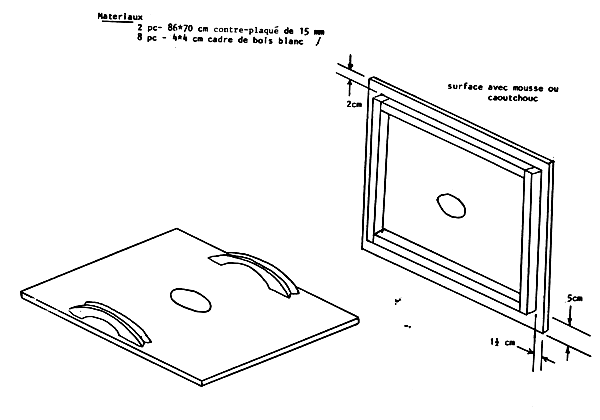

Figure 2. Porte-couvercles pour transporteurs

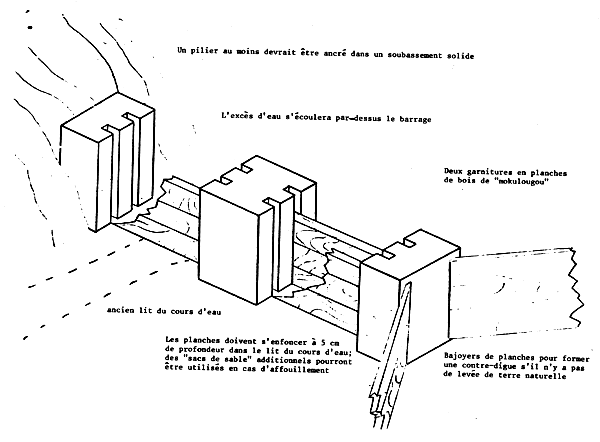

Figure 3. Représentation schématique d'un petit barrage en béton et en planches
![]() | Détails pour fer à béton: | |
fer à béton N° 8: 85 cm long × 12 = 10,2 m | ||
fer à béton N° 4: 80 cm long × 8 = 6,4 m | ||
fer à béton N° 4: 50 cm long × 12 = 6,0 m | ||
Béton | ||
fondation | 0,3 m3 | |
colonne | 0,3 m3 pour drague 1 m hauteur | |
0,6 m3 | ||
Mélange 1:2:4 = 300 kg | ||
ciment: 180 kg = 4 sacs | ||
< 5 mm sable: 276 l = 28 seaux | ||
> 5 mm < 25 mm gravier: 576 l = 58 seaux |

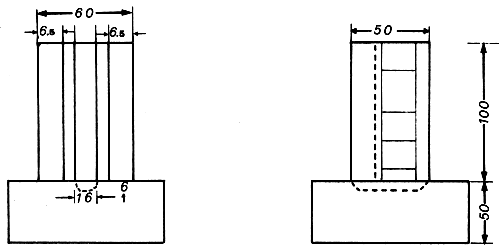

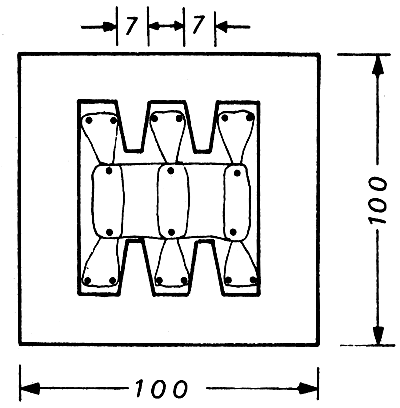

Fig. 4 Piliers en béton pour ancrer les planches
Ce pilier est placé au milieu quand il faut plus de 2 piliers
![]() | Détails pour fer à béton: | |
fer à béton N° 8: 95 cm long × 18 = 17,1 m | ||
fer à béton N° 4: 80 cm long × 8 = 6,4 m | ||
fer à béton N° 4: 80 cm long × 15 = 12,0 m | ||
Béton | ||
fondation | 0,30 m3 | |
colonne | 0,40 m3 | |
0,70 m3 | ||
Mélange 1:2:4 | ||
ciment: 210 kg = 5 sacs | ||
< 5 mm sable: 322 l = 32 seaux | ||
>5 mm <25 mm gravier: 672 l = 67 seaux |

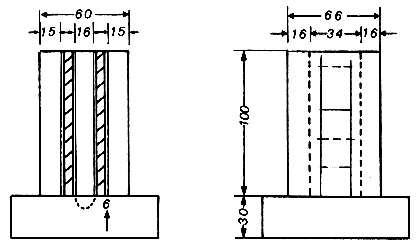

Fig. 5 Pilier pour ancrer les planches des petits barrages
