توجد كمية كبيرة من المبيدات التي بطل استخدامها (Obsolete) ، ومعظمها مادة دي. دي.تي (DDT) ، مرسلة من دولة أوروبية وتم تخزينها بهذا الموقع ولم تستخدم ربما منذ الستينات. ورغم أن هذه المبيدات حفظت بطريقة سليمة منذ عام 1996، إلا أنها كانت في ظروف تخزين سيئة قبل ذلك. ومادة الدي دي تي كانت محفوظة أصلا" في أكياس بلاستك، والمخزن عبارة عن سقيفة من الصاج المضلع قائمة على أربعة أعمدة خشبية، وليس هناك جدران. كما يوجد بيت ريفي مجاور على مسافة حوالي 80 مترا". وكمية مبيد ال دي دي تي المخزنة تقدر بحوالي 25 طنا على هيئة مسحوق.

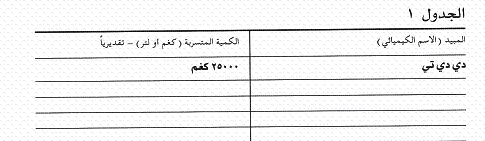

يستعمل الجدول 1 لتسجيل أسماء جميع المبيدات التي تسربت من الموقع.

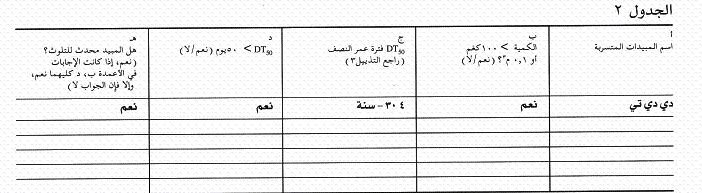

يتبع ذلك استخدام الجدول 2 لتحديد أي المبيدات المتسربة محدث للتلوث.
(1) تمتل البيانات الواردة بحروف بارزة الإجابة على هذا التخزين الافتراضي.
الخلاصة
هل الكميات المتسربة من المبيدات محدثة التلوث؟ نعم/لا
إذا كان الجواب بنعم، فيتم إدراج المبيدات محدثة التلوث في الجدول3 ثم تتابع الخطوات من 2 حتى 6 وذلك لكل مبيد محدث للتلوث.

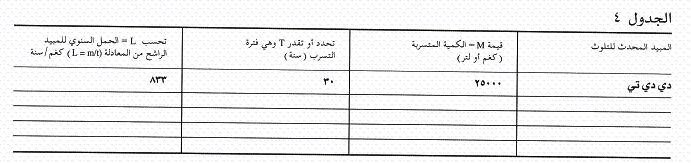

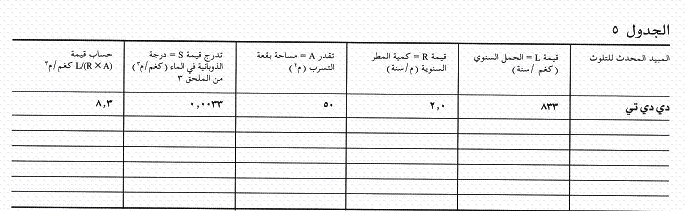

يستخدم الجدولان 4 وه لحساب C0 وهي تركيز المبيد في التربة عند نقطة (التسرب).
يستخدم الجدول 6 المدرج أدناه للتنبؤ بانتقال المبيدات نحو المياه الجوفية.
الخلاصة
التلوث سيصل للمياه الجوفية دوما" انتقل إلى الخطوة 3

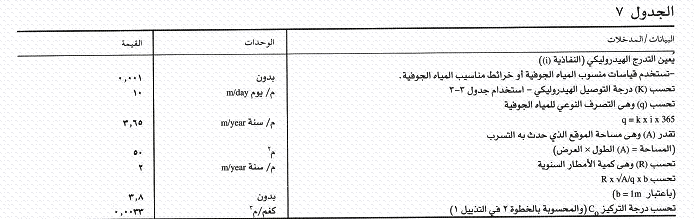

بعد ذلك يستخدم الجدو ل 7 لتعيين C1 ، تركيز المبيد في المياه الجوفية.
الخلاصة
C1 تركيز المبيد هو .......... كغم/م3

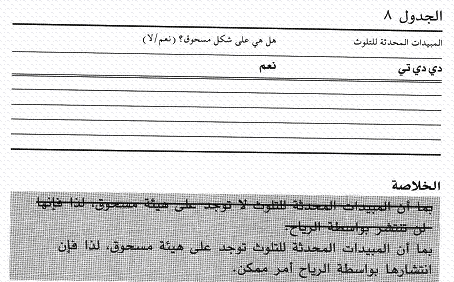

يستخدم أولا" الجدو ل 8 لتحديد إمكانية انتشار المبيدات الملوثة عن طريق الرياح.
يتبع ذلك استخدام الجدول 9 لوصف حالة مخزن المبيدات.
الخلاصة
المخزن يعتبر مفتوحا"
بعد ذللث يستخدم الشكل 1 لمعرفة ما إذا كانت الانبعاثات الصادرة من المخزن تبدو عالية.
الخلاصة
تحدث انبعاثات متوسطة بالموقع
المياه الجوفية
تعد قائمة بالمواقع والأشياء المعرضة للتلوث التي قد تتأثر بتلوث المياه الجوفية في المنطقة المجاورة للمخزن مباشرة (في حدود دائرة نصف قطرها 300 متر). والمواقع المعرضة للتلوث بالمبيدات عن طريق المياه الجوفية هي الآبار والينابيع والأنهار والبحيرات والخزانات المائية والبرك.
يحدد الاتجاه الرئيسي لسريان المياه الجوفية، وفي عدم وجود قياسات لمناسيب المياه الجوفية يمكن استخدام الاتجاه الأكثر انحدارا حسب طبوغرافية المنطقة. يتبع ذلك تحديد ربيع أسفل المجرى ( (downstream quadrant برسم خطين تكون الزاوية بين كل منهما وبين اتجاه الخط الرئيسي لسريان المياه الجوفية هي 45ْ كما هو موضح بالشكل 2.
يتم التحقق من وجود أي نقاط أو أشياء معرضة للتلوث داخل ربيع أسفل المجرى. توسم هذه الأشياء بأنها "معرضة للخطر".
الخلاصة
لا توجد مواقع يحتمل تلوث المياه الجوفية فيها
الرياح
يستعمل الجدول 11 لإعداد قائمة بالمواقع والنقاط المعرضة للتلوث في المنطقة المجاورة لمخزن المبيدات مباشرة (في حدود دائرة نصف قطرها300متر)، حيث يمكن أن يحدث التلوث لطبقة التربة العليا بواسطة الرياح.
الخلاصة
لا توجد مواقع تعرضت للتوث بواسطة الرياح
يستعمل الجدول 12 لحساب المسافة النسبية (d) لكل مبيد مسبب للتلوث.
بعد ذلك يحسب معامل التصحيح (fg) والذي يأخذ بالاعتبار درجة الانتشار الهيدروليكي. ويستخدم الشكل 3 لمعرفة قيمة (fg) المقابلة للمسافة النسبية d (والتي حسبت باستخدام الجدول 12 أعلاه).
ويكون fg للمبيد-............
بعد ذلك يستخدم الجدول 13 لحساب تركيز المبيدات عند النقاط المعرضة للتلوث.
الخلاصة
لا توجد نقاط معرضة لتلوث المياه الجوفية
وبالنسبة للبحيرات أو الخزانات أو البرك والتي لها الحجم (V) ، نحسب نسبة الاختلاط (mg) من المعادلات:
بالنسبة للمبيد:............... (RxA)/Q=
ونسبة الاختلاط mg للمبيد = ...........
يلي ذلك حساب معامل التصحيح (fs) والذي يأخذ بالاعتبار الانتشار الهيدروليكي. ويستخدم الشكل 4 أدناه لمعرفة قيمة (fs) المصاحبة لقيمة المسافة النسبة (d) والتي تم حسابها من الجدول ".
معامل التصحيح fs للمبيد = ...........

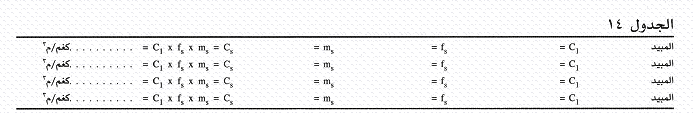

ثم يستخدم الجدول 14 التالي لحساب تركيزات المبيدات عند النقاط المعرضة (Cs)
الخلاصة
المبيد غير محدوث للتلوث، لذا لا توجد نقاط معرضة لتلوث المياه الجوفية

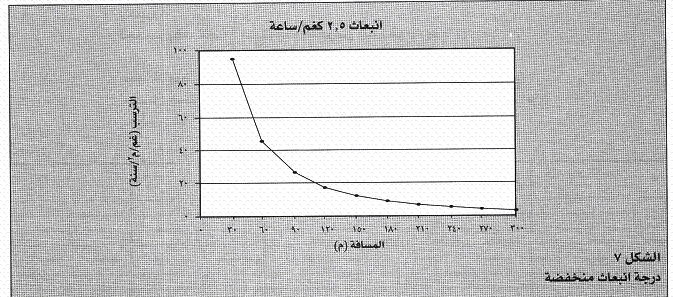

في الخطوة 4 أعلاه (الشكل1) قدرت درجة الانبعاث (الانتشار) بالرياح بأنها عالية، متوسطة، أو منخفضة. والآن تسشخدم الأشكال التالية (5، 6، 7 ) لمعرفة كمية الترسب (deposition) عند كل نقطة معرضة.
الخلاصة
الترسب المتوقع عند المواقع المعرضة (حسب الأشكال 7،6،5)
والواقعة على بعد مترا" من المخزن هو 150/غم/م2/سنة

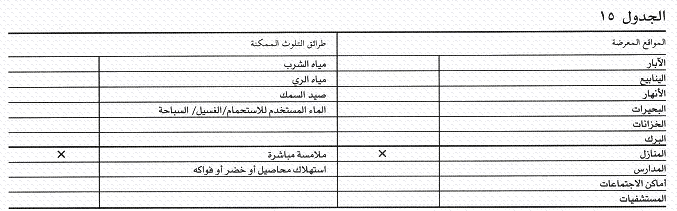

يستعمل الجدول 15 لاختيار الطريقة المحتملة للتلوث
الخلاصة
طريقة التلوث المحتملة عند مواقع المساكن هو الملامسة المباشرة
انتقل إلى الخطوة 8
لا توجد تقاط معرضة للتلوث بالمياه الجوفية
يستعمل الجدول 16 لمقارنة التركيزات المتنبأ بها في الخطوة 6 مع التركيزات المسموح بها.
الخلاصة
لا توجد نقاط معرضة للتلوث بالمياه الجوفية

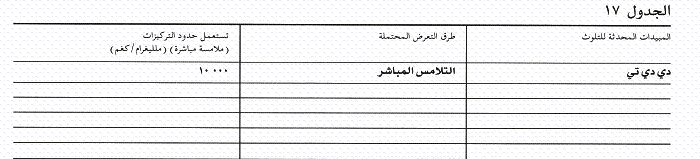

بمساعدة الملحق 3، يتم اختيار التركيزات المسموح بها بالنسبة لطريقة التلوث المعنية. تدون في الجدول 17.
بعد ذلك يستخدم الجدول 18 لتحديد الترسب المسموح به.

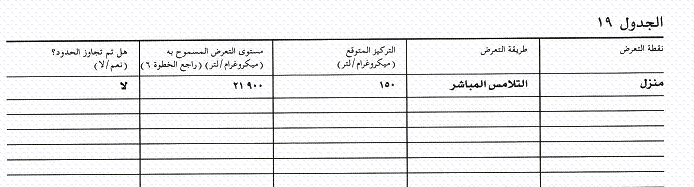

يستعمل الجدول 19 لمقارنة الترسب الفعلي الناتج عن الخطوة 6 مع الترسب المسموح به.
الخلاصة
ترسب المبيد على بعد 80 مترا" من المخزن أقل من الترسب المسموح به

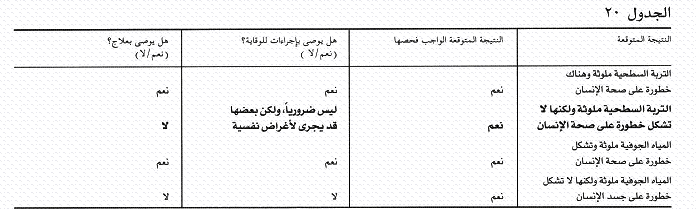

يستعمل الجدول 20 لتحديد الحالة المنطبقة
الخلاصة
إجراءات المتابعة غير ضرورية
