Chapitre V: methode de determination des sens et
directions des vents soufflant dans une region.
Chapitre VI: mode d'execution des principales
techniques
La deuxième partie du présent fait état essentiellement des techniques testées ou utilisées avec succés au niveau des pays de la région arabe sans pour autant parler de l'aspect pratique de leur réalisation.
C'est pourquoi cette partie se propose de présenter dans le détail la façon de réaliser les techniques les plus éprouvées.
Certes, les techniques de lutte contre l'ensablement différent d'un pays à l'autre et plus encore la façon de les éxécuter. Cette dernière dépend essentiellement de la nature de la technique, des particularités dynamiques du site à traiter, de la qualification de la main d'oeuvre et de la quantité de l'ensablement.
Dans le cadre de ce travail didatique, nous avons choisi parmi toutes les techniques en application, celles qui présentent le double avantage d'être simples d'éxécution et moins onéreuses.
1/INTRODUCTION:
Comme mentionné dans le texte, la détermination des sens et trajectoires éoliennes revêt une importance capitale. Elle renseigne sur l'origine de sable et sur le sens de sa progression. Elle constitue aussi une connaissance préalable et indispensable à la conception et l'exécution de la lutte aussi bien curative que préventive contre le phénomène de l'ensablement.
La connaissance de ces données peut être approchée par diverses méthodes notamment en faisant recours aux potographie aériennes, aux images satellités ou par le dépouillement des donnée d'une station climatique locale. Toutefois ces données ne sont pas toujours disponibles ou ne sont pas à la portée du technicien, le recours aux solutions pratiques locales est inévitable.
2/ INDICATEURS GEOMORPHOLOGIQUES DU TERRAIN:
La forme des accumulations sableuses, leur couleur et leur distribution dans le paysage et les traces de l'érosion sont les principaux auxiliaires du technicien pour la connaissance de la dynamique éolienne.
Edifices sableux qui renseignent sur l'existence don vent monodirectionnel.
Parmi ces édifices figurent les ripples marks, la nebkha, la barkhane et la dune longitudinale. Pour déterminer la direction des vents, la méthode diffère d'un édifice à un autre.

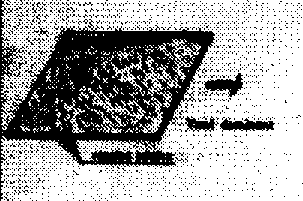

Ripple marks:
La direction du vent s'obtient en traçant une ligne perpendiculaire au plan général des ripple marks, selon le shema suivant:

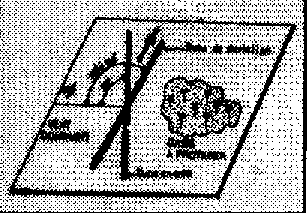

Nebka:
Le sens du dernier vent ayant soufflé s'obtient en mesurant à l'aide d'une boussole de poche la direction de la progression de la trainée de sable derrière la touffe de végétation.

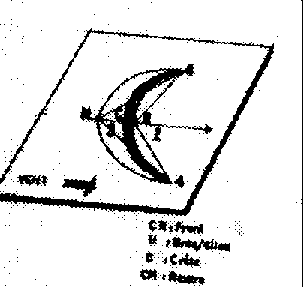

Barkhane:
C'est un édifice qui résulte de l'activité d'un seul vent dominant La direction du vent s'obtient en traçant la bissectrice de l'angle formé par le milieu du corps de la barkhane et ses deux ailes
Les dunes longitudinales ou sifs:
Ce sont des accumulation sableuses longitudinales et rectilignes dans le sens du vent dominant.
Cordons longitudinaux ou sandrige:
Les édifices sont alignés dans la direction des vents dominants, comme le montre le shéma ci après:
Edifice sableux renseignant sur plusieurs vents:
Le cas le plus typique est la dune "star" ou ghourd.
Les traces de l'érosion:
Ce sont particulièrement les traces liées à la dèflation et à la corrasion. Cette dernière qui représente l'attaque mécanique de la surface sur laquelle souffle le vent se traduit par des stries qui renseignent sur la direction des vents qui soufflent dans la région.
1 - Caractéristiques de la palissade
2 - Technique de la palissade en palmes. (Type
marocain).
4 - Technique de la palissade en plaque de
fibrociment
5 - Technique de la palissade en alfa sec:
6 - Technique de la palissade en grillage
7 - Le qauadrillage:
8 - Lune biologique

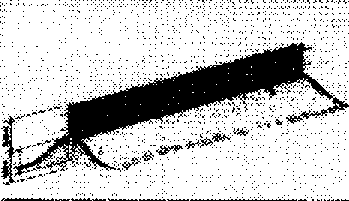

DEFINITION: Barrière à installer sur la trajectoire du vent.
- Principe d'action: La palissade repose sur le principe d'obstacle qui, dressé à l'encontre du vent, en diminue la vitesse entraînant ainsi la réduction de la capacité de charge, donc, le dépôt de sable.
- Nature: Elle peut être:
Palissade d'arrêt: Quand elle placée perpendiculairement aux vents qui soufflent.
Palissade de diversion ou de défilement: Quand elle est placée en biais par rapport à la direction des vents.
- Perméabilité: Pour qu'elle soit efficace, la palissade doit avoir une perméabilité de l'ordre de 30 à 40%, ne doit pas être rigide pour eviter sa chute ou son fouillement.
- Hauteur apparente: Varie selon les matériaux utilisés mais doit se situer dans l'intervalle [0,30 - 1m]
- Profondeur de la fouille: Doit être suffisante pour éviter la chute de la palissade.
MATERIAUX UTILISÉS:
Selon la disponibilité et le coût de revient, le matériau peut être:
Végétal: Généralement inerte: palme, Alfa, disse, jonc, leptadenia sp, aristida sp, branchages de végétation naturelle (Tamarix, Pin d'Alep, Génévrier, Rétam...), résidus de produits agricoles (Blé, Mais, Riz, Tournesol...).
Synthétique: Plaques d'amiante ciment, grillage, fibre texand, fileux plastique...
- Distance de la palissade par rapport au site à protéger
Très variable de 30 à 300m en fonction de l'érodabilité du milieu, de la hauteur de la palissade et de l'objectif de protection recherché (Arrêt ou défilement) en regle générale, la distance doit être choisie de sorte que les dêpôts piègés ne constitueront pas une menace à l'objet protégé.
- Approvisionnement du chantier en palmes.
Les règles suivantes sont à observer:
- Prévoir des quantités suffisantes pour
l'opération projetée en fonction du rythme des réalisations.
- Eviter le stockage pour de longues périodes en vue d'éviter
le dessèchement des palmes.
- Formation des équipes
- Réception, préparation et distribution des
palmes = 4 ouvriers par équipe de tressage.
- Tracé et piquetage = 4 à 5 ouvriers.
- Tressage et comblement = 4 ouvriers par équipe.
- Tracé et piquetage
- Effectuer le tracé suivant le plan d'intervention déjà établi: (se servir d'une boussole de poche, de roulette et de piquets).
- Réception et préparation des palmes.
- La palme doit être vive pour faciliter le
tressage et
- Elle doit présenter des dimensions requises (généralement 3
m de long et 2,20m d'envergure et bien garnie de folioles)
- Sectionner le bout recourbé de la palme pour obtenir une tige
droite, nécessaire à la verticalité de la palissade.
- Ouverture de la tranchée
- Ouverture de la tranchée sur dune a
exécuter au fur et à mesure de la progression de
l'édification.
- Les dimensions pratiques sont: largeur = 0,4m profondeur = 0,4m
en disposant le sable extrait de part et d'autre du fossé ainsi
creusé pour servir au comblement de la base de la palissade.
- Edification.
- Palmes maîtresses = à raison de 5 à 6/ml.
- Corps de la palissade par palmes pliées à insérer
obliquement entre les tiges maîtresses à raison de: 8 à 10/ml.
- Prendre le soin d'introduire les folioles des extrémités des
palmes pliées dans le bord supérieure de la palissade pour
éviter son usure.
- Comblement.
Opération à exécuter simultanément avec le tressage suivi d'un tassement suffisant pour bien fixer la palissade.
- Nettoyage.
Procéder au nettoyage des lieux après achèvement des travaux d'édification.
- Rendement.
Variable selon les conditions topographiques du site et l'éloignement du stock des palmes. Il se situe entre 5 à 8 ml/hJ.
- Entretien et rehaussement.
+ Entretien
L'entretien consiste en la réparation des dégâts causés par les tempêtes violentes et répétées soit le déchaussement, I'ensevelissement, la chute et l'ouverture de brèches.

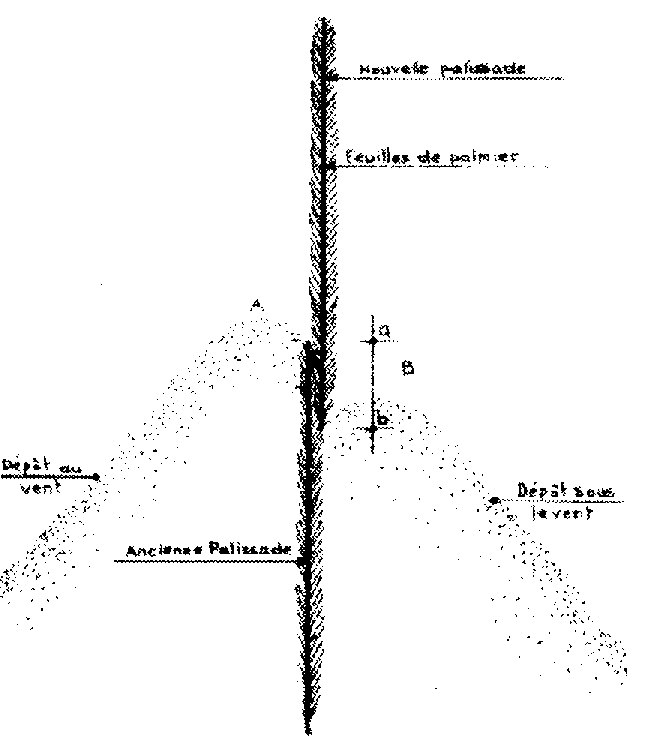

+ Réhaussement
La palissade en palme n'est pas elle même réhaussable. En cas de, comblement total, on édifie une seconde palissade selon le schéma suivant:
- Autres types de palissade em palmes
- En Tunisie, la palissade peut être érigée à même le sol dans un fossé de 30 x 40cm comme elle peut être placée sur une levée en terre appelée localement Tabia, comme le montre le shéma après:
- En Egypte, la technique d'édification consiste en le tienage des palmes entre trois lignes maitresses situées à 0,30, 0,6 et 0,8m de haut selon le shèma suivant:
3 - Technique de la palissade de branchage:
- Formation des équipes
- Récoltes et transport du branchage: Le
nombre d'ouvrier sera fixé en fonction de l'éloignement du lieu
de récolte.
- Tracé et piquetage: 4 à 5 ouvriers.
- Tressage et comblement: 6 à 8 ouvriers par équipe.
- Tracé et piquetage: Identique à la palissade en palmes.
- Récolte et transport du branchage.
Il s'agit de se procurer un branchage vif d'espèces ligneuses disponible en quantités suffisantes localement. Le risque de dégradation du couvert végétal par prélèvement excessif est à éviter. Les piquets support de la palissade à utiliser doivent être secs et écorcés pour éviter le risque de pourriture. Dans certaines conditions, les piquets sont remplacés par une ligne maitresse en matériau rigide telle la palme (photo à haut).
- Ouverture de la tranchée: Identique à la palissade en palmes.
- Edification.
- Implantation des piquets de 0,20 cm de
diamètre et de hauteur variable de 0,40 à 0,60m équidistants
de 2,5 à 3m.
- Fixation de 3 lignes de fil de fer galvanisé sur le piquet par
des clous et renforcé par une ligature du fil de fer recuit.
- Tressage et enchevêtrement du branchage en disposant les
branches inversées entre les lignes en fil de fer.
- Comblement: Identique à la palissade en palmes.
- Rendement: entre 4 à 5 ml/jt toute Opération comprise.
- Réhaussement: à éviter
- Formation des équipes:
- Le transport des plaques et
l'approvisionnement de chantier le nombre d'ouvriers est fonction
de l'éloignement du chantier.
- Tracé et piquetage: 4 à 5 ouvriers
- Pose et comblement: 4 ouvriers
- un ancien spécialisé dans la pose des plaques
- 2 ouvriers pour le comblement Un autre pour redresser les
plaques préalablement posées le long de la tranchée
- Tracé et piquetage: identique à la palissade en palmes.

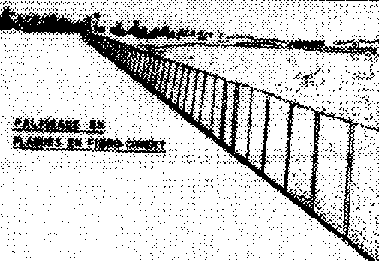

- Caractéristiques des plaques:
Il s'agit d'un matériau qui varie dan pays à un autre, généralement les plaques utilisées présentent les caractéristiques suivantes:
- Ouverture de la tranchée:
Identique à la palissade en palmes.
- Edification de la palissade:
Consiste en la pose des plaques l'une après l'autre en laissant entre chaque plaque 4 à 5 cm pour faciliter la manipulation des plaques et permettre une bonne perméabilité de la palissade.
- Comblement: Identique à la palissade en palmes
- Rendement: 40 à 50ml/hJ
- Entretien et Rehaussement:

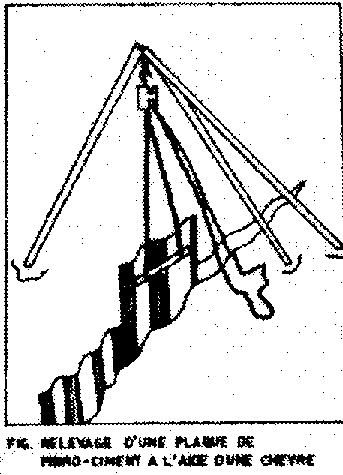

Revelage d'une plaque de fibro-ciment a l'aide d'une chevre
Approvisionnement du chantier:
- Prévoir des quantités suffisantes, fonction
du rythme des réalisations.
- Eviter le long stockage: perte par le vent.
Formation des équipes:
- Pose et réception du matériel: effectuées
par le chef de l'équipe.
- Tracé et piquetage: 4 à 5 ouvriers
- Edification et comblement:
Tracé et piquetage:
A réaliser conformément au plan d'intervention établi (se servir d'une boussole de poche et d'une roulette).
Réception et préparation du matériel.
L'Alfa doit être sec.
Ouverture de la tranchée:
- Dimensions:
- Mêmes consignes que pour la palissade en palmes.
Tressage : 2 à 4 kg d'alfa/ml.
Comblement: La même chose que les autres palissades.
Rendement : 30 à 40 ml/JT.
Entretien : inexistant.
Approvisionnement du chantier:
Les mêmes régles sont à observer:
Formation des équipes:
- Déroulage, préparation et distribution du
grillage = 2 ouvriers par équipe de pose de grillage.
- Trace et piquetage: 4 à 5 ouvriers.
- Pose et comblement: 4 ouvriers par équipe.
Tracé et piquetage:
A exécuter suivant le plan d'intervention établi ( se servir de boussole, de roulette et de piquets).
Réception et préparation du matériau:
Le grillage est un produit synthétique en polystylène qui doit résister aux rayons solaires.
De couleur généralement noire à noirâtre, le grillage présente plusieurs mailles. Le plus couramment utilisé est celui de maille 6mm x 6mm. Pour ce cas, le grillage de 1m de largeur pèse 0,650 kg par mètre carre.
Ouverture de la tranchée:
identique à la palissade en palmes.
Edification de la palissade:
La pose de grillage nécessite:
- des piquets en bois de 1,30 à 1,50 m de longueur et de 0,15 m de diamètre au fin bout.
- Du fil de fer récent pour rattacher le grillage aux piquets. Les piquets sont à enfouir jusqu'à 30 cm dans le sol et sont distants de 1,50 à 2,50 m.
Comblement: identique à la palissade en palmes.
Rendement: 40 à 50 ml/hJ
Entretien et Rehaussement:
La palissade en grillage n'est pas réhaussable. Quant l'entretien il porte généralement sur la réfection des points d'attache (en fil de fer recuit).

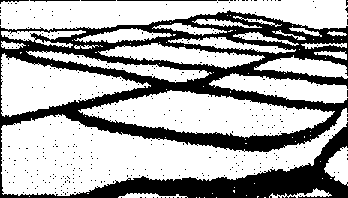

DEFINITION: Assemblage d'éléments de palissade disposés sous forme de quadrats installés sur une accumulation sableuse.
OBJECTIFS:
TECHNIQUES D'INSTALLATION: S'agissant : d'un réseau de palissade, les consignes techniques préconisées pour l'édification des palissades sont aussi applicables au quadrillage.
MATERIAUX UTILISES: Les même matériaux que ceux utilisés en palissades: Palme, Alfa, Branchage, Retam, Produits agricoles, Produits synthétiques....)
NATURE DE TRAITEMENT: Le quadrillage peut être systématique, couvrant l'ensemble de la dune, comme il peut être parabandes, à installer sur les zones les plus sensibles du front à stabiliser (sommet de dunes, parties à turbulence...).
DIMENSIONS DES MAILLES: Très variable, Fonction de là nature du matériau d'édification et des données du site à stabiliser. -Lés mailles appliquées et ayant donné de bon résultats sont les suivantes:
Nature de la maille: Elle peut être carrée, rectangulaire, triangulaire (Libye) et / ou lozangique, mais c'est cette dernière qui connait une large application en raison de son efficacité contre tout vent.
Règles à observer lors de l'édification:
Enchevêtrement des palmes et des èlèments de palissades.
- En cas de quadrillage dont la dimension de la maille n'est pas uniforme, prendre le soin de disposer la palissade principale perpendiculaire aux vents dominants, la palissade secondaire est à installer en biais suivant un angle à choisir en fonction de la direction des vents secondaires.
- En cas de quadrillage mixte utilisant à la fois deux matériaux différents (exp: palme+Branchage), il est recommandé d'utiliser le matériau le plus résistant pour l'édiffcation des palissades maitresses perpendiculaires aux vents dangereux.
N.B: Quelle que soit la nature matériau utilisé il est vivement recommandé de procéder à un prélèvement précautionneux à fin d'éviter toute éventuelle dégradation engendrée par la récolte non contrôlée et massive du matériau usité.
Entretiens: -La réussite des plantations dépend de l'efficacité de protection du quadrillage qui, elle même, est en fonction des entretiens apportés au périmètre.
-Par ailleurs, s'agissant d'une technologie très couteuse et faite à base de matériaux très inflammables et sous des conditions d'aridité et de radiation maximales, une surveillance stricte est à assurer de même d'autre mesures préventives doivent être prises.
C 'est pourquoi il est recommande de:
+Assurer un gardiennage permanent. L'installation d'un mirador sur le point le plus haut faciliterait la gardiennage.
+Disposer d'une équipe d'ouvriers sur place pour assurer l'entretien régulier du périmètre.
+Interdire les visites et la circulation à l'intérieur. du périmètre .
+Prendre les dispositions et mesures nécessaire pour combattre tout incendie éventuel, notamment en période de haute chaleur (Outils, citerne d'eau, ouvriers sur place, réunions de sensibilisation...)
Après l'installation du dispositif de protection mécanique, le technicien procède (quand les conditions le peremttent) à la réalisation de l'opération de plantation. Pour le cas d'une intervention à l'intérieur d'un quadrillage, l'on procede comme suit:
- Description des stations:
Chaque lozange est considéré comme une station pour laquelle on dresse un tableau qui contient les informations suivantes:
- Le n° tu quadrat: le plan du périmètre établi, doit comporter b. n° de chaque carreau constituant l'ensemble du quadrillage. On procéde à la numérotation de l'ensemble tes quadrats constituant le périmètre.
- Dimensions: ce sont celles de la maille du quadrat.
- Catégorie de la dune: D s'agit de distinguer entre:
Dune basse: 3m
Moyenne : 3 à 5m
Haute : > 6m
- Position de la station sur le versant: Les variantes à distingua sont:
+Interdune
+Tiers inférieur de la dune
+Mi versant de la dune
+Tiers supérieur
+Sommet de la dune.
-Pente: Il s'agit d'évaluer la pente et déterminer la classe à laquelle correspond la valeur ainsi déterminée. Les classe de pente pratiquées sont de:
0 - 5%
6 - 10%
11 - 20%
21 - 40%
41 - 60%
>60%
- L'exposition:
-La végétation naturelle indicatrice: C'est un relevé de la végétation à l'intérieur du quadrat précisant: l'espèce, le nombre de touffes total et par espèce et le recouvrement au niveau du quadrat.
-Texture du sable: Indiquer si le sable
est de
- Texture fine
- " Grossière, ou
- " Moyenne
-L'Humidité: A apprécier
qualitativement à l'intérieur du quadrat à l'aide d'une
tarière pedologique, on dira que:
- L'humidité est présente, ou
- " est rare, ou
- " " inexistante
La description détaillée des différentes stations permettra d'établir un tableau synthétique des types de stations une carte d'unités.
Pour chaque type d'unité on définira plus particulièrement l'espèce, la technique de plantation et la nature des entretiens.
L'exécution de cette technique suppose que le lieu de récolte de bouture est défini au préalable.
Sélection des pieds mères
Sur la base de critères que le technicien aura défini celui-ci procède à la Sélection à l'intérieur d'un peuplement d'arbres ou pieds mères où seront prélevés des boutures et / ou plançon.
D'une manière générale, l'on tient compte des critères suivants:
= La vigueur
= Les attaques parasitaires
= La flexibilité
= L'age
= Le site ou lieu de récolte: qui, de préférence doit être un
milieu dunaire.
= Aptitude à supporter l'ensablement.
Récolte des plançons
Pour réunir les conditions nécessaires à la réussite de l'opération de plantation les plançons doivent être issus:
- du bois de l'année
- de tiges rectilignes et à écorce verdâtre de dimensions
raisonnables 2 à 6 cm de diamètre.
- elles doivent être indemnes de toute blessure
Par ailleurs. la taille doit avoir lieu hors période de haute chaleur. Elle doit se faire avec un outil tranchant et en biseau à l'extrémité supérieure, le transport doit être fait avec beaucoup de précaution et de préférence, les boutures sont à emballer dans un feuillage, pour éviter toute altération.
La mise en jauge
De préference au centre de la station àplanter. Les boutures posées obliquement dans un fosé doivent être tenues toujours humides.
Ouverture des trous. plantation et irrigation
A l'aide d'une pelle, on dégage le sable et on ouvre une amorce de trou sous forme d'entonnoir puis on creuse à l'aide d'une tarrière pérodologique un sondage de 1 à 1,50 m, fonction de la profondeur de l'humidité dans le sol. La plantation se réalise par la mise en place de la bouture dans le forage ainsi pratiqué en prenant soin de le remplir de sable humide. Au moment de la plantation, on apporte un seul arrosage de l'ordre de 101 par plançon.
