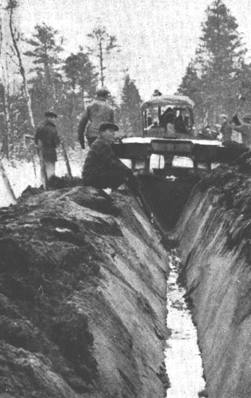

Proyectado para las tierras pantanosas de Finlandia. De construcción robusta, trabaja en las condiciones más adversas. Exige un tractor de 10 toneladas con orugas anchas. Provisto de una cuchilla circular situada entre las ruedas que se mantiene en posición de corte por el esfuerzo de tiro del tractor. La cuchilla se alza libremente sobre piedras u otros obstáculos. La profundidad de la excavación se regula mediante un pasador desmontable. El arado se saca de la zanja tirando de la palanca de elevación. Características: Peso 4.000 Kg.; anchura del arado para el transporte, 2,8 m.; longitud, 6,5 m., anchura de trabajo, 2,8 m., profundidad de trabajo (máxima), 90 cm.
FABRICANTE: Lokomo Oy, Tampere Finlandia.

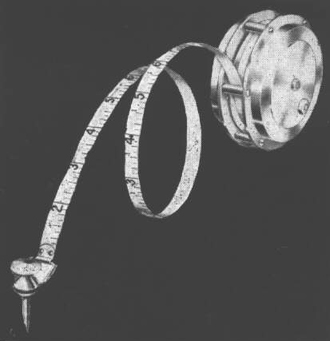

Cinta métrica para forestales.
Puede usarse en el bosque o en el aserradero. Cinta de acero con cifras negras sobre fondo blanco. Longitud 360 cm. (146 pulgadas). Arrollamiento automático. No presenta abertura alguna en su periferia por la que puedan entrar suciedades. Para ajustar la tensión correcta al instalar una nueva cinta o para variar el punto de parada, basta con aflojar los seis tornillos que unen el anillo externo a la tapa.
FABRICANTE: Spencer Production and Sales Co., 306 Cleveland Street, Pullman, Wáshington (E.U.A.).

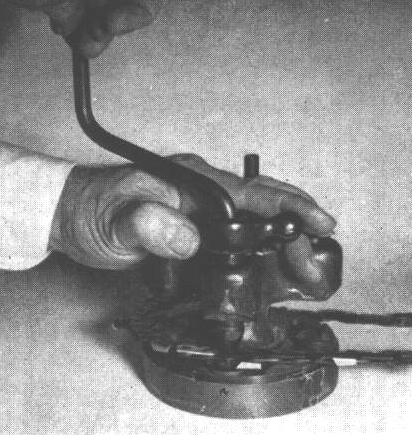

Desmontador de sierra de cadena.
Aparato de banco para desmontar cadenas de sierra y recalcar los nuevos remaches. Consta normalmente de los elementos siguientes: 3 quijadas de apoyo para las cadenas de 10, 11 y 12,5 mm. (4/10, 7/16 y ½ pulgadas) de paso, respectivamente; un punzón; un conjunto recalcador de remaches; dos quijadas de remachado; dos estampas de recalcar, un eje de giro y un tornillo de rosca madera para unir la base al banco de trabajo.
FABRICANTE: Bluejet Corporation, Hopedale, Mass. (E.U.A.).

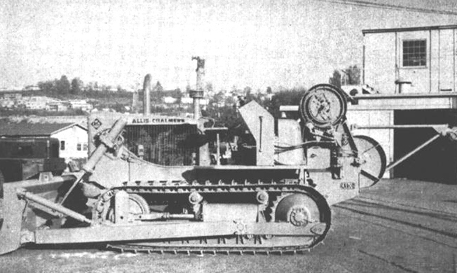

Arrastrados juntador Carco X-2.
Construido para su montaje en los tractores de oruga de mayor tamaño este arrastrador juntador se utiliza ante todo en sistemas de cable aéreo flojo. Tambores dispuestos en cascada: el del cable portador se halla muy por delante del tambor del cable de retorno. Con ello los tambores pueden ejercer un tiro prácticamente vertical. Puede funcionar en la misma base de un árbol grúa o de un mástil portátil. Características: 4 velocidades; diámetro de los tambores: tambor portador, 41 cm. (16 pulgadas); tambor de retorno, 32 cm. (12½ pulgadas); tambor del cable de tierra 20 cm. (8 pulgadas); longitud de los tambores: 76 cm. (29 ¾ de pulgadas), 77 cm. (30 ½ pulgadas) y 25 cm. (10 pulgadas), respectivamente. Peso bruto, 7.000 Kg. (16.000 libras).
FABRICANTE: Pacific Car and Foundry Company, Renton, Wáshington (E.U.A.).

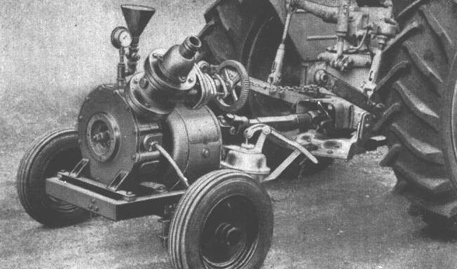

Bombas de riego accionadas por la toma de fuerza del tractor.
El dispositivo Morrison de bombeo y de riego por aspersión, accionado por la toma de fuerza del tractor, se utiliza cuando existen varios puntos de agua en la finca y se quiere mantener baja la inversión de capital. Es posible así utilizar el tractor para el riego. La fuerza utilizada es parecida a la que proporciona el motor. Los engranajes de la bomba deben ser de tamaño y de resistencia iguales a los del tractor. La bomba que se elija no debe recargar el motor del tractor. El conjunto de bombeo se monta en un remolque de dos ruedas hecho de acero. El conjunto completo va provisto de dos ruedas con neumáticos.
FABRICANTE: Morrison Pumps Limited, Loughborough (Reino Unido).

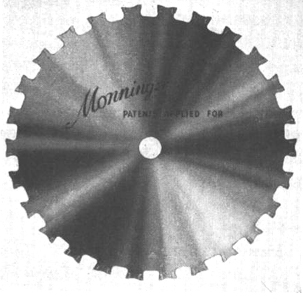

Dientes con puntas de carburo de tungsteno capaces de cortar en cualquier dirección. El motor puede invertirse a cada pasada, de manera que el borde de ataque de la sierra entra siempre por el corte. De ordinario, la sierra corta hacia abajo en una pasada y hacia arriba al invertir la marcha. El serrín queda expulsado hacia abajo sea cualquiera la dirección de des. plazamiento del cabezal.
FABRICANTE: C.D. Monniger Ltd., St. Anna Works, Overbury Road, Londres, N. 15 (Reino Unido).

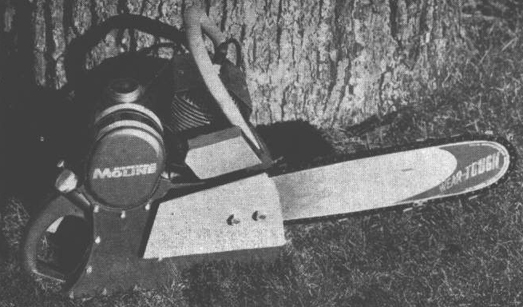

Sierra de cadena Minneapolis Moline.
Accionada por motores de gasolina de dos tiempos de 77 a 133 cm.³ (4,7 a 8,1 pulgadas cúbicas) de cilindrada. Se fabrica en cinco modelos, con barras de longitud comprendida entre 41 cm. (16 pulgadas) y 121 cm. (48 pulgadas). Se fabrica también un modelo de 38 cm. (15 pulgadas) con portasierra de arco. Peso, menos la barra y la cadena, 9,1 a 11,3 Kg. (20 a 25 libras).
FABRICANTE: Minneapolis Moline Special Products Division, Hopkins Minnesota (E.U.A.).

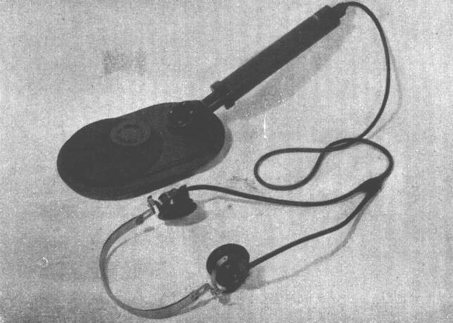

Este detector portátil de metales es un instrumento electrónico a base de transistores. Detecta la presencia y forma de los objetos metálicos magnéticos o no magnéticos escondidos en sustancias no metálicas. El aparato encierra tres órganos separados: cabezuela exploradora, amplificador y auriculares. Funciona con baterías de 1,5 V. Peso: tamaño grande, 8,25 Kg. (19 libras), tamaño pequeño, 4 Kg. (9 libras).
FABRICANTE: Rank Cintel Ltd., Worsley Bridge Road, Lower Sydenham, Londres (Reino Unido).

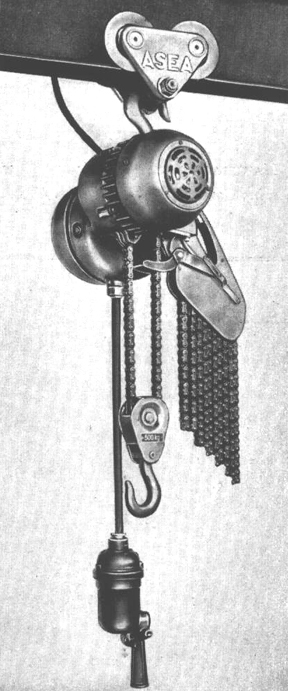

El montacargas de cadena TEA se construye en dos tipos: fijo o para su desplazamiento por un carril en I. Modelo TEA 031: carga, 250 Kg. altura máxima de elevación, 6 m.; peso, 32 Kg. (71 libras), velocidad de elevación, 2,5 a 10 m. por minuto. Modelo TEA 032: carga, 500 Kg. altura máxima de elevación, 4 m.; poso, 36 Kg. (80 libras); velocidad de elevación, 1,25 a 5 m. por minuto.
FABRICANTE: ASEA, Box 420 - 10 Estocolmo 42 (Suecia).

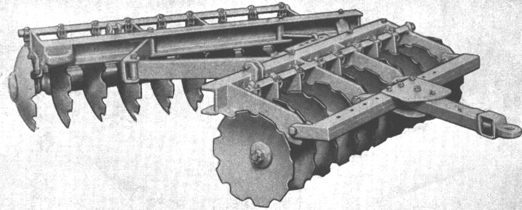

Aradorrastra AMCO Brushmaster.
Aradorrastra para trabajo intenso. Se construye con 16 ó 20 discos de 70 cm. (28 pulgadas) o 76 cm. (30 pulgadas) de diámetro espaciados 33 cm. (13 pulgadas) con arandelas de refuerzo de 4,5 mm. (3/16 de pulgada) de espesor en cada disco. Frente de trabajo, de 2,5 m. (8 pies 6 pulgadas) a 5,4 m. (18 pies). Peso, 3.085 a 3.629 Kg. (6.800 a 8.000 libras).
FABRICANTE: Alexander Manufacturing Company, 1 Amco Drive, Picayune, Miss. (E.U.A.).

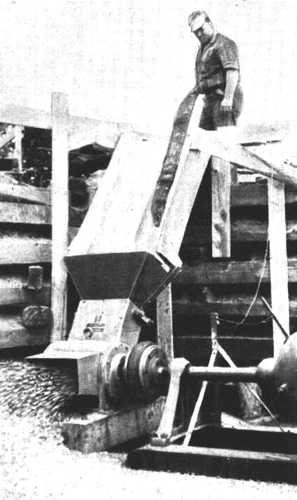

Se utiliza normalmente para eliminar matorrales en los bosques. Este modelo se ha construido para su utilización junto con una sierra. Puede utilizarse para la alimentación vertical u horizontal. Según el fabricante, puede desmenuzar tablas de 38 cm. (15 pulgadas) de anchura y 3 m. (10 pies) de longitud en menos de 20 segundos. Las hojas especiales de corte dentado sólo deben afilarse cada dos días de funcionamiento.
FABRICANTE: Fitchburg, Engineering Corporation, Fitchburg, Massachusetts (E.U.A.).

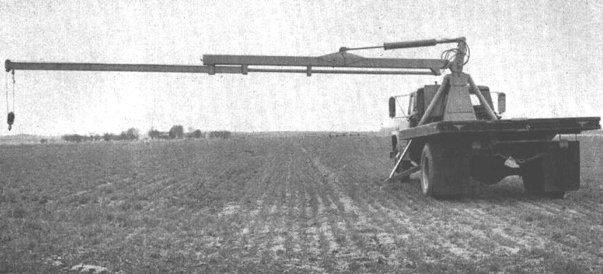

La grúa hidráulica Teale, modelo 200, puede montarse prácticamente en cualquier camión de 2.500 Kg. (5.500 libras), y ocupa un espacio de 35 a 43 cm. (14 a 17 pulgadas) entre la cabina y la plataforma. Peso comprendido entre 1.080 Kg. (2.400 libras), con aguilón normal de 4,8 m. (16 pies), y 1.268 Kg. (2.800 libras), con aguilón hidráulico telescópico de 8,53 m. (28 pies). Eleva cargas de 1.700 Kg. a 2,44 m. (3.750 libras a 8 pies); 1.135 Kg. a 4,88 m. (2.500 libras a 16 pies); y 567 Kg. a 8,53 m. (12.500 libras a 28 pies) (con el aguilón hidráulico en su posición límite). El aguilón puede desplazarse en un arco de 360°. La carga se estabiliza mediante puntales hidráulicos que evitan daños al bastidor o a las ballestas del camión. Mando doble por medio de un cable de 10,8 m. (35 pies) y cuadro manual de interruptores. De ordinario utiliza la toma de fuerza del camión, pero puede accionarse mediante un motor eléctrico auxiliar de 15 CV.
FABRICANTE: Teale and Co., P.O. Box 605, Omaha, Nebraska (E.U.A.).

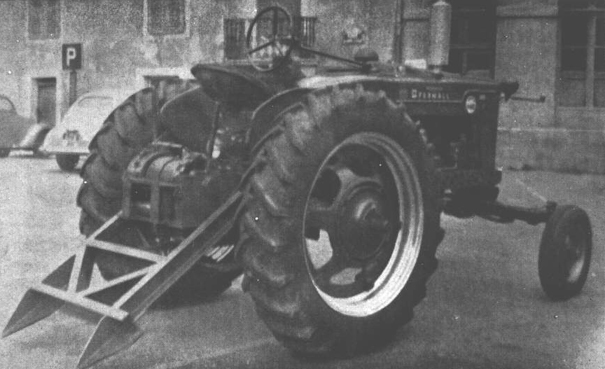

El torno, junto con el puntal de anclaje, puede montarse en cualquier tipo de tractor. Se fabrica en tres modelos con capacidad de 5 a 20 toneladas. Es reversible, por lo cual no hay necesidad de marcha atrás.
FABRICANTE: Etablissements Silvant, Saint-Hippolyte, Doubs (Francia).

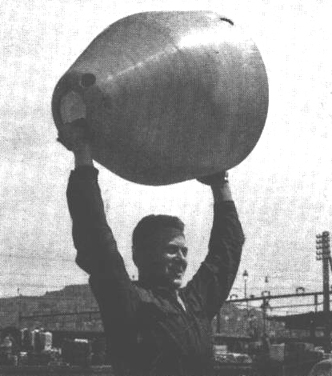

Capuchones para el desembosque.
Se utilizan para facilitar el deslizamiento de las trozas durante el desembosque. Protegen los troncos y raíces, así como los caminos forestales por los que se arrastran las trozas. Si bien los capuchones suelen fabricarse de hierro, este tipo se hace de aleación ligera, un modelo de 60 cm. de diámetro y 70 cm. de longitud posa sólo 29 Kg., en comparación con los 51 Kg., de un capuchón de hierro de las mismas dimensiones.
FABRICANTE: Robert Aebi, Uraniastr. 31, Zurich (Suiza).
