- La unidad básica puede montarse con un junta de rótula en el eje posterior de casi todos los tractores forestales con dirección en el bastidor. El gancho cuelga del bastidor mediante una articulación esférica. El bastidor puede inclinarse hacia adelante o hacia atrás, y el gancho puede abrirse y cerrarse hidráulicamente por medio de dos válvulas situadas en la cabina del tractor.
FUENTE DE INFORMACIÓN: Työvaline Oy, Forest Department, Helsinki (Finlandia).
- Construido para su uso con el tractor Caterpillar D6C, este accesorio nuevo es fácil de montar y desmontar. El émbolo de inclinación fija el desarraigador a la hoja topadora. Esta última puede inclinarse con el desarraigados montado para facilitar el corte de raíces de árboles grandes antes de derribarlos.
FABRICANTE: Balderson Inc., Wamego, Kansas, 66517 (EE.UU.).

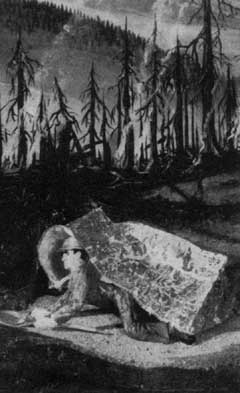

- Este protector sirve de barrera reflectante contra el calor radiante, pero no está construido para soportar el contacto directo con las llamas. Se transporta con correa de suspensión.
FUENTE DE INFORMACIÓN U.S. Department of Agriculture, Forest Service Equipment Development Centre, Missoula, Montana 59801 (EE.UU.)

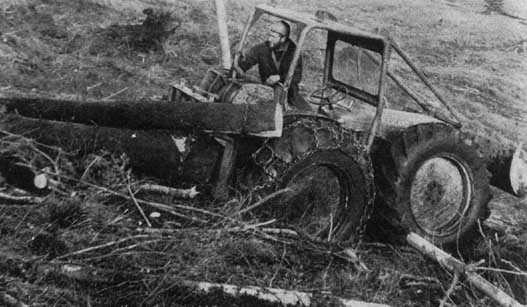

- La unidad básica es un tractor con motor diesel de 75 cv al freno y con propulsión en las cuatro ruedas. Los malacates están montados inmediatamente detrás de la cabina y se accionan desde el asiento del conductor. Se construyen tres malacates: de doble tambor, hidráulico de doble tambor, y de cuatro tambores. Cuando se instala una torre, pueden efectuarse operaciones de grúa de cable de hasta 400 yardas (365 m). Capacidad de tracción: con los malacates mecánicos, 4 toneladas; con el malacate hidráúlico, 6 toneladas.
FUENTE DE INFORMACIÓN:: James Jones and Sons Ltd., P.O. Box 36, Larbert, Stirlingshire, Escocia (Reino Unido).

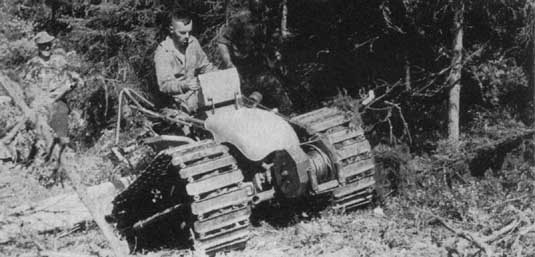

- Especificaciones: Motor monocilindro de 450 cm³; potencia desarrollada, 14 hp al freno a 3 600 rpm, 4 marchas hacia adelante y una hacia atrás, con velocidad máxima de 18 km/h; longitud total, 203 cm; anchura total. 142 cm: longitud efectiva de las orugas, 102 cm anchura de las orugas, 40 cm; batalla, 115 cm; peso total, 550 kg.
FUENTE DE INFORMACIÓN: Gutbrod-Werke GmbH, 6601 Bübingen (Sarre) (República :Federal de Alemania).

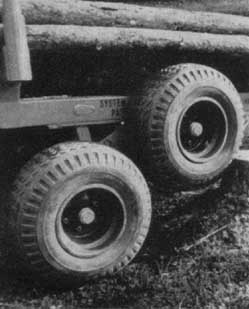

- El carretón ILON puede salvar obstáculos verticales más altos que los ejes de las ruedas. En un carretón ordinario, la caja está suspendida de un centro de oscilación situado entre las ruedas, casi siempre coincidiendo con la línea que une los centros de las ruedas, o ligeramente encima de éstas. Por el contrario, en el carretón ILON, la suspensión se hace en dos centros de oscilación dispuestos en la caja y que cortan en tres segmentos iguales la línea teórica entre los centros de las ruedas. Los centros de oscilación están unidos por dos enganches, colocados en el bastidor del remolque de tal modo que juntos forman un triángulo con el vértice entre los centros de las ruedas y el suelo.
FUENTE DE INFORMACIÓN: AB Malmsvets, Gällivare (Suecia).:

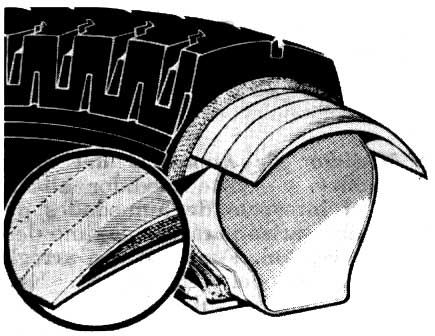

- Este protector de caucho reforzado con cordel se sitúa entre la cubierta y la cámara del neumático. Desvía, sin horadarse, los objetos puntiagudos que puedan atravesar la cubierta, de manera que al seguir la rueda su rotación el objeto queda expulsado o colocado de plano y sin causar daños entre la cubierta y el protector.
FABRICANTE: Moplant (Industrial) Ltd., Wood Street, Cardiff (Reino Unido).
- El malacate pesa sólo 21 lb (9,5 kg.), pero desarrolla una fuerza de tracción de 800 lb (363 kg) con un solo cable. Está accionado por un motor de gasolina de 1 hp y de dos tiempos, lubrificado por el combustible, y funciona en cualquier posición: en pie, de costado o en posición invertida, si es necesario. Puede usarse cabo o cable de cualquier diámetro. El malacate se afianza fácilmente haciendo pasar su resistente cadena en torno a un árbol u otro punto de anclaje.
FABRICANTE: Warn Mfg. Co., 9050 Empire Way South, Seattle, Wáshington 98118 (EE.UU.).

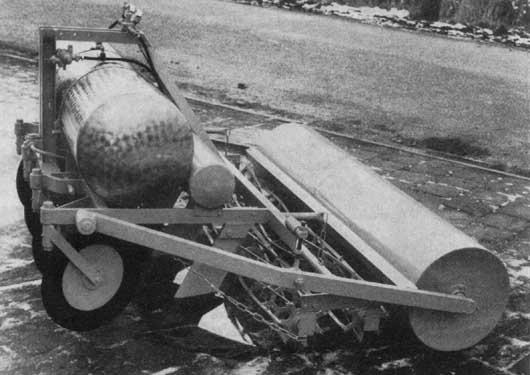

Pulverizador de subsuelo Climax 200.
- Tiene un frente efectivo de operación de 2 m y una capacidad de trabajo de 10 ha diarias. Puede llenarse automáticamente y se acciona desde el tractor.
FABRICANTE: Climax Zijlstra en Bolhuis N.V., Veendam, Coevorden (Paises Bajos).
Grafio Timberjack para arrastradorea

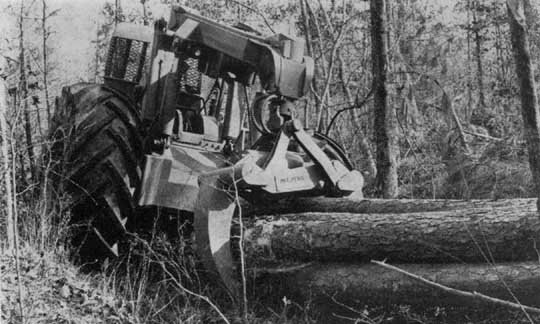

- Capacidad de 1 a 1 ½ cuerdas (2,6 a 3,8 m³) de trozas enteras. Todos los mandos se hallan frente al operador, que puede efectuar cualquier maniobra sin salir de la cabina. Apertura del garfio, 100 pulgadas (254 cm); rotación hidráulica continua de 360°; mando cuádruple del botalón (izar, bajar, adelanto, atrás). El garfio se cierra lo suficiente para retener rollizos de 5 ½ pulgadas (14 cm) de diámetro y llega hasta 30 pulgadas (76 cm) por debajo del nivel del suelo.
FABRICANTE: Timberjack Machines Ltd., Woodstock, Ontario (Canadá).
Dosel resistente de seguridad.
- El de seguridad Fleco se construye de tubo cuadrado extrafuerte. La placa del techo es de acero de aleación de 3/16 pulgadas (<5 mm) de espesor. Las aperturas trasera y laterales están protegidas con malla de alambre de ¼ de pulgada (6,4 mm). Amplio espacio para la cabeza del operario. Las salidas tienen una luz mínima de 52 pulgadas (132 cm).
FABRICANTE: Fleco Corporation, Jacksonville, Florida (EE.UU.).
Arrastrador Massey-Ferguson 220.
- Sus principales características son un motor diesel de 80 hp, propulsión en las 4 ruedas con bastidor articulado, 2 sistemas de freno independientes, 8 velocidades hacia adelante y 8 hacia atrás, malacate de 22 000 lb (10 000 kg), arco forestal de fácil reglaje en 3 posiciones y dosel de seguridad. Con neumáticos ordinarios de 16,9 X 30, la luz libre es de 18 pulgadas (46 cm) y el radio de carga de 27 pulgadas (68 cm); pueden montarse neumáticos mayores como accesorios discrecionales.
FABRICANTE: Ferguson Industries Ltd., Toronto (Canadá).
Medidor de humedad del suelo Irrometer.
- Este medidor abarca todo el intervalo de humedades del suelo necesarias para un máximo desarrollo vegetal. Funciona con arreglo al principio del tensiómetro. Está formado por un tubo lleno de agua y precintado, con un manómetro de vacío y una punta porosa que se introduce a la profundidad deseada de la rizosfera. Los suelos secos extraen el agua del instrumento, oreándose así un vacío parcial que registra el manómetro. En suelos húmedos sucede lo contrario. El medidor se fabrica en longitudes normales de 6 a 60 pulgadas (15 a 150 cm) para su uso a las diferentes profundidades.
FABRICANTE: Irrometer Co., P.O. Box 2424, Riverside, California 92506 (EE. UU.).
