6. MEDICIÓN DE DIFERENCIAS DE ALTURA � PARTE 2
6.0 Introducción: métodos de trazado
de curvas de nivel
|
| 1. En el capítulo anterior, hemos visto cómo
se construyen varios tipos de niveles simples. También hemos visto
como se utilizan en el terreno, para llevar a cabo nivelaciones. |
|
Curvas de nivel
|
| |
|
|

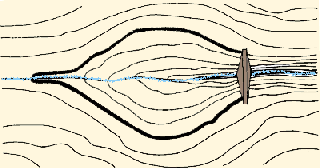

| 2. Dichos niveles también se pueden emplear para
determinar y marcar sobre el terreno todos los puntos que tienen
la misma altura, por ejemplo los puntos a lo largo del eje de un
futuro canal de alimentación de agua. En ese caso la diferencia
de altura entre los varios puntos de la línea es igual a cero y
los puntos constituyen una curva de nivel. Este tipo especial
de levantamiento se llama trazado de curvas de nivel. Existen
algunos niveles simples que se pueden usar para el trazado de curvas de
nivel, que se describen en las siguientes secciones 61-65. Las secciones
66-68 indican cómo utilizar otros niveles y utensilios de medición
de pendientes para el trazado de curvas de nivel. |
|
|
| |
|
|
| 3. En este capítulo se explica también cómo
usar los dispositivos de nivelación ya descritos para trazar líneas
de pendiente con un gradiente dado (ver sección 69). |
|
|
4. Existen varios métodos apropiados para trazar curvas de nivel.
Cada uno de ellos se explica detalladamente en las secciones siguientes. El
Cuadro 8 puede ayudar a decidir cuál es el
método más apropiado a cada necesidad. Más adelante,
en la sección 83, se explica c�mo trazar
curvas de nivel, en el terreno, y en la sección 94, c�mo transportar a un plano los resultados del levantamiento
en el terreno.
| CUADRO 8
Métodos de trazado de curvas de nivel
NIVELES SIMPLES
|
Sección1
|
Método2
|
Distancia, m
|
Precisi�n
|
Comentarios
|
Personas, equipo
|
| 6.2* |
Bastidor en A
|
4
|
Media
|
Transporte incómodo
|
1 o 2 personas, nivel de albañil
|
| 6.3* |
Bastidor en A, plomada
|
4
|
Media a alta
|
De uso rápido
|
1 o 2 personas, plomada
|
| 6.4* |
Bastidor en H con nivel de agua
|
2.5
|
Media a alta
|
Incómoda pero rápidaEvitar la
pérdida de agua
|
2 personas
|
| 6.5* |
Nivel de agua semicircular
|
100
|
Media
|
Más rápido para grandes distanciasEvitar
la pérdida de agua
|
2 personasMira de tablilla
|
NIVELES SIN VISOR (ver tambi�n Cuadro 7)
| 6.6* |
Nivel de regla
|
2.5 a 3
|
Media a alta
|
Fácil de transportarRápido
|
1 persona, nivel de albañil
|
| 6.6** |

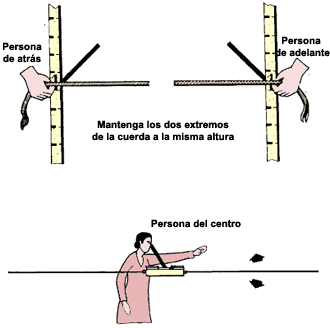

Nivel de cuerda
|
20
|
Media
|
Muy fácil de transportarDe uso rápidoUtil
en terreno accidentado
|
3 personas, nivel de albañil
2 reglas graduadas
|
| 6.6* |
Nivel de agua de tubo flexible
|
10 a 15
|
Alta a muy alta
|
Transporte incómodoMuy rápidoEvitar
la pérdida de agua
|
2 personas, 2 reglas graduadas
|
NIVELES CON VISOR (ver
también Cuadro 7)
| 6.7** |
Nivel de bambú
|
15 a 20
|
Baja a media
|
Muy afectado por el viento
|
2 personas, 1 mira graduada
|
| 6.7* |
Nivel de mano
|
10 a 15
|
Baja
|
Aproximada, delicado
|
2 personas, 1 mira graduada, nivel de mano
|
| 6.7*** |
Nivel de anteojo
|
más de 100
|
Muy alta
|
Costoso, delicado
|
2 personas, mira graduada
|
DISPOSITIVOS PARA MEDICIÓN DE PENDIENTES
(ver también Cuadro 6)
| 6.8** |

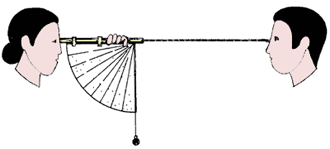

Clinómetro, clisímetro
|
10 a 15
|
Baja a alta
|
|
2 personas, mira graduada
|
1 *Simple **más difícil *** muy difícil
2 En cursiva, equipo que usted mismo puede hacer |

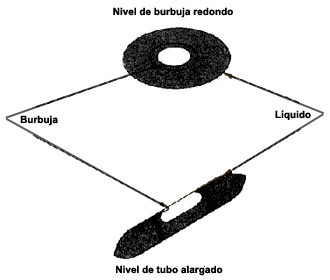

| 5. Prácticamente todos los instrumentos
de nivelación indican la horizontal mediante un nivel de burbuja.
Se trata de un nivel pequeño, generalmente constituido por un tubo
de vidrio alargado o circular; casi completamente lleno de líquido
(en general alcohol) pero en el cual queda suficiente espacio como para
que se forme una burbuja de aire. El nivel de tubo alargado
lleva una marca en el medio que corresponde al punto cero,
y es posible agregar otras graduaciones a cada lado del punto. En el nivel
circular, el punto cero está en el medio del círculo,
claramente marcado con un círculo más pequeño. Cuando
la burbuja de aire está en el punto cero, el nivel está
horizontal. |
|
|
6.1 Cómo usar el nivel
de albañil
El nivel de albañil es una herramienta simple que se usa habitualmente
en la construcción. Ya se ha explicado cómo se usa el nivel
de albañil para trazar líneas horizontales cuando
se miden distancias cortas en un terreno en pendiente (ver Sección
21) y para determinar diferencias de altura (ver Secciones 51-52).
¿Cómo es un nivel de albañil?
|

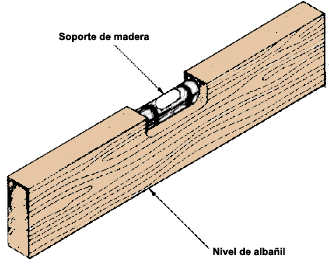

| 1. El nivel de albañil en general consta de una
pieza rectangular de madera y de un pequeño nivel de burbuja montado en uno de los lados
estrechos. El nivel de albañil también puede ser de metal.
Los niveles de burbuja de vidrio en general son frágiles y deben
ser manipulados con mucho cuidado.
2. La longitud de la pieza que constituye el soporte del nivel puede
variar. La precisión del instrumento aumenta en función
de su longitud. Los más económicos son relativamente
cortos, miden alrededor de 25 cm y se consiguen en las ferreterías.
|
|
Nivel de burbuja
|
|
Utilización del nivel de albañil para verificar
la horizontalidad
|

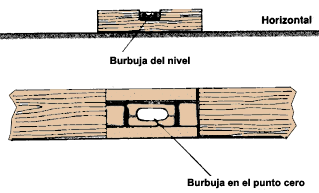

| 3. Cuando el nivel de albañil está horizontal,
la burbuja del nivel está exactamente en el punto cero. |
|
|
| |
|
|

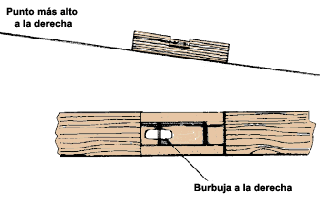

| 4. Cuando la burbuja se aleja del punto cero quiere decir
que el nivel ya no está horizontal, está en pendiente ascendente
o descendente. |
|
|
| |
|
|

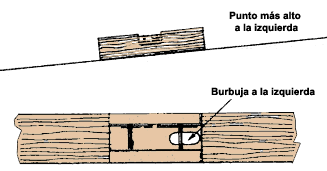

| Nota: la dirección en la cual se mueve
la burbuja indica siempre dónde se encuentra el punto más
alto de la pendiente. |
|
|
| |
|
|
6.2 Cómo
usar el nivel de bastidor en A
|

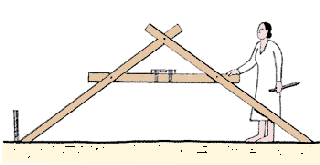

| Se puede construir un dispositivo simple para trazar curvas
de nivel con tres piezas de madera y un nivel de albañil. Funciona
obedeciendo los mismos principios que el nivel de regla (ver
Sección 51), pero su utilización es más fácil
y rápida. |
|
|
Construcción artesanal de
un nivel de bastidor en A
|

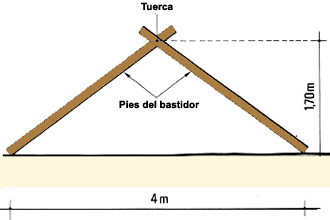

| 1 . Consiga tres trozos de madera blanda con una sección
de al menos 2 x 6 cm; dos de los trozos deben medir alrededor de 2,80
m y el tercero unos 2 m. El bastidor construido con estos trozos tiene
1,70 de alto por 4 m de largo, bastante pequeño como para manejarlo
fácilmente. |
|
|
| |
|
|
| 2. Una provisionalmente los dos pies del bastidor
de 2,80 m mediante un hueco practicado a unos 30 cm del extremo superior,
en el centro de cada listón y tornillos no demasiado ajustados.
Mueva los pies del bastidor hasta que, en la parte inferior, queden separados
unos 4 m. |
|
|
| |
|
|

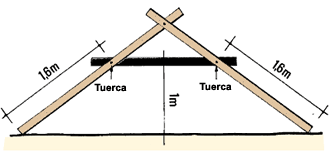

| 3. Mida 1,60 m a partir de la base de cada pie y fije en
cruz provisionalmente el travesaño de 2 m mediante tornillos,
luego de haber practicado los huecos necesarios. El travesaño debe
quedar aproximadamente a 1 m del suelo. 4. Corte la base de los pies
de manera tal que apoyen completamente en el suelo cuando el bastidor
se coloca en posición vertical. A tal efecto, sostenga el bastidor
en posición vertical y coloque una pieza rectilínea larga
de manera tal que toque la base de ambos pies. Trace una marca en cada
pie, a la altura de la parte superior del trozo de madera en cuestión
y corte ambos pies siguiendo la marca.
|
|
|
| |
|
|
| |
|
|
|
Ajuste del nivel de bastidor en A
|

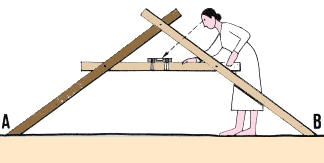

| 5. Coloque verticalmente el bastidor, apoyado sobre sus pies.
Verifique que ambos pies se encuentren en dos puntos que tengan exactamente
la misma altura. Coloque el nivel de alba�il
(ver Secci�n 6.1) en el centro del travesaño y verifique si está
horizontal. Si no está, corrija su posición desplazando ligeramente
el travesaño, o recortando un poco uno de los pies. Cuando el travesaño
está horizontal, ajuste todos los tornillos del bastidor en A. |
|
Compruebe el nivel
|
| |
|
|
| 6. Para verificar la horizontalidad, mueva el bastidor y mediante
el nivel de albañil, compruebe que el travesaño esté
siempre horizontal. |
|
Luego al contrario y compruebe de nuevo
|
| |
|
|

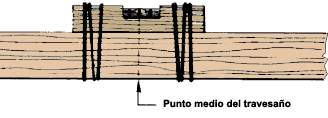

| 7. Fije firmemente el nivel de albañil en la mitad
del travesaño, mediante una cuerdita delgada. |
|
|
|
Utilización del nivel de bastidor
en A para el trazado de curvas de nivel
|

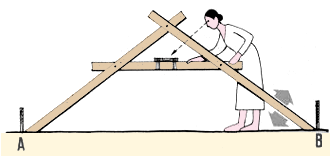

| 8. Marque con una estaca el punto A, donde inicia el trazado
de curvas de nivel. Coloque uno de los pies del bastidor en ese punto. Mueva
el otro pie a algún punto más alto o más bajo hasta
que el nivel de albañil señale una posición
horizontal. Señale con una estaca ese punto B. |
|
Ajuste el pie de adelante hasta que el nivel est�
horizontal
|
| |
|
|

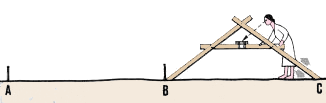

| 9. Mueva el bastidor en A hacia el segundo punto B, determine
el nuevo punto C situado en la horizontal y marque el sitio con otra estaca. |
|
Rep�talo en cada estaci�n
|
| |
|
|
| 10. Repita la operación apenas descrita hasta completar
el trazado de la curva de nivel AE. |
|
Trazado AE
|
6.3 Cómo utilizar el nivel de bastidor en A con
plomada

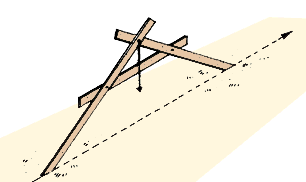

El nivel de bastidor en A con plomada es un dispositivo simple, muy parecido
al nivel de bastidor en A, excepto porque en lugar del nivel de albañil
se usa una plomada. Este dispositivo se utiliza
para trazar curvas de nivel del mismo modo que el bastidor en A (ver Sección
6.2).
|
Construcción de un nivel de bastidor en A de plomada
|

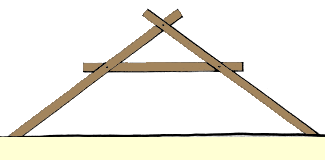

| 1. Construya un bastidor en A como se ha explicado más
arriba (ver Sección 62, puntos 1-4). |
|
Bastidor en A
|
| |
|
|

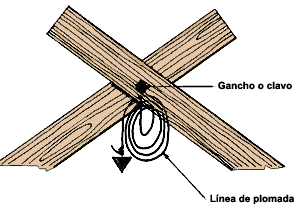

| 2. Atornille un gancho pequeño o clave un clavo en
el bastidor, cerca del ángulo superior. |
|
|
| |
|
|
| 3. Cuelgue una plomada (ver Secci�n 48) del gancho
o clavo. El hilo debe ser suficientemente largo como para que el peso de
la plomada quede por debajo del travesaño. Nota: cuanto
más alto es el bastidor, más sensible es el nivel a las
diferencias de altura. Las dimensiones sugeridas en la Sección
62 ofrecen una buena precisión promedio, en general superior a
los 32 cm en 100 m. |
|
|
Ajuste del nivel de bastidor en A con plomada
|
| 4.Coloque el bastidor en A en posición vertical sobre
ambos pies, cuidando que se apoyen en dos puntos que estén exactamente

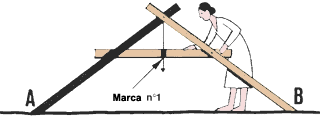

al mismo nivel. 5. Cuando la plomada se detenga, haga una marca provisional
señalando la posición del hilo en el lado superior del
travesaño. |
|
|
| |
|
|

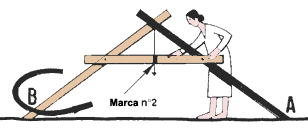

| 6. Gire el bastidor de manera tal que los pies apoyen, siempre
en los dos mismos puntos, pero invertidos. Cuando la plomada se detenga,
haga otra marca provisional señalando la posición del hilo
en el travesaño. |
|
|
| |
|
|
| 7. Haga una marca permanente en el lado frontal
del travesaño, en el punto exacto intermedio entre ambas marcas
provisionales. Este punto corresponde a la posición en la cual
los pies del bastidor están perfectamente nivelados. Nota:
para mejorar la precisión en caso de tiempo ventoso, frene
el movimiento de la plomada permitiéndole rozar suavemente contra
el travesaño. |
|
Cross-piece
|

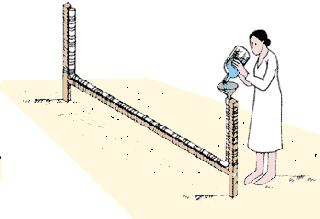

6.4 Cómo utilizar el nivel de bastidor en H con
nivel de agua
El nivel de bastidor en H con nivel de agua es un dispositivo simple que consta
de un bastidor de madera blanda y de un trozo de tubo plástico transparente,
parcialmente lleno de agua. Al igual que el nivel de agua de tubo flexible (ver
Sección 53), el uso de este dispositivo se basa en el principio según
el cual en condiciones de presión atmosférica, la superficie libre
de columnas de agua comunicantes, se estabiliza a la misma altura, sobre la
misma línea horizontal.
Construcción de un nivel de bastidor en H con
nivel de agua
|

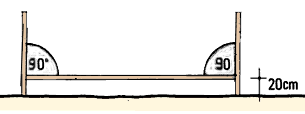

| 1. Consiga dos piezas delgadas de madera blanda que midan
1 m de largo y tengan una sección de 5 x 5 cm, y otra que tenga una
sección de 5 x 5 cm y 2,5 m de longitud. Una las tres piezas de madera
formando una <<H>>, con clavos resistentes o tuercas. La pieza
horizontal del bastidor debe quedar unos 20 cm por encima del nivel
del suelo. Los dos pies verticales deben formar ángulos
rectos de 90° con la pieza horizontal. Verifique que así sea. |
|
|
| |
|
|
| 2. Consiga 3,90 m de tubo plástico transparente,
no reforzado, con un diámetro interior de alrededor de 1,2 cm. Fíjelo
en el lado superior de la pieza horizontal y en las dos caras interiores
de las dos piezas verticales. Use para ello un alambre blando o una cuerdita.
El tubo debe quedar bien firme, pero no aplastado. |
|
|
| |
|
|
| Nota: si no dispone de suficiente tubo plástico
transparente, utilice alrededor de 1,90 m de tubo de caucho o de tubería
plástica o metálica para agua y dos trozos de 1 m de tubo
plástico transparente. Conecte cada trozo de tubo transparente a
los extremos del tubo opaco mediante abrazaderas. A continuación
fije el tubo opaco en la pieza horizontal del bastidor y los segmentos transparentes
a las dos piezas verticales. |
|
|
3. Vierta agua en el tubo hasta que el nivel llegue más o menos a la
mitad de cada sección vertical, asegurando que no queden burbujas
de aire en el líquido. Tape los extremos del tubo con un tapón
de corcho para que no salga agua durante el transporte.
Ajuste del nivel de bastidor en H con nivel de agua
|
| 4. Con la ayuda de un asistente coloque el bastidor derecho
cuidando que ambos pies del mismo se apoyen en dos puntos que estén
exactamente al mismo nivel.
5. Destape los extremos del tubo y vea cuál es el nivel
de agua. Marquen suavemente sobre la madera vertical, usted y el asistente,
la altura del nivel de agua en los tubos.
|
|
Marque el nivel del agua
|
| |
|
|

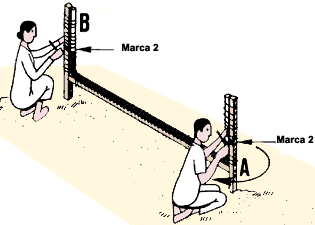

| 6. Gire el bastidor en H e invierta la posición
de los pies.
7. Otra vez, marquen suavemente la altura alcanzada por la columna de
agua, en las cada pie vertical.
|
|
Despu�s haga girar el bastidor y m�rquelo de nuevo
|
| |
|
|
| 8. Trace una marca permanente en cada pie,
exactamente en el medio de las dos marcas anteriores. Cuando el agua alcanza
ese nivel en los tubos, quiere decir que el bastidor está horizontal.
9. Coloque nuevamente los tapones para transportar el bastidor.
Nota: es preferible proceder al ajuste apenas descrito, cada
vez que se trazan curvas de nivel. Si el tubo pierde algo de agua, es
necesario ajustar el dispositivo agregando el agua que haga falta.
|
|
|
|
Utilizaci�n del nivel de bastidor en H con nivel de agua para el trazado de curvas de nivel
|
| 10. Coloque el pie trasero del bastidor en H en el punto inicial
A.
11. Destape los extremos del tubo.
|
|
Saque los tapones
|
| |
|
|
| 12. Mueva el pie delantero del bastidor hacia abajo o hacia
arriba de la pendiente hasta que la columna de agua alcance la marca permanente
trazada en el pie. |
|
Ajuste el pie de adelante
|
| |
|
|
| |
|
Lea el nivel del agua
|
| 13. Con una estaca marque la posición del pie delantero,
B, y tape nuevamente los extremos del tubo. |
|
|
| |
|
|
| 14. Mueva el bastidor hacia adelante, colocando el pie
trasero del bastidor en B y repitiendo la operación anterior. Continúe
de la misma manera hasta llegar al final de la curva de nivel AE.
Nota: resulta más fácil trabajar con un ayudante,
pues mientras uno desplaza el pie del bastidor hacia adelante, el otro
observa cuándo se ha alcanzado el nivel horizontal. A continuación,
se puede verifica si el nivel de agua en el pie trasero también
se encuentra a la altura de la marca permanente.
|
|
Trazado AE
|
6.5 Cómo utilizar el nivel de
agua semicircular
El nivel de agua semicircular es un dispositivo simple basado en el mismo principio
que el nivel de bastidor en H con nivel de agua. Su ventaja principal es que
se puede usar para largas distancias sin moverlo. Para su construcción
se requieren solo varios trozos pequeños de madera y un tubo de plástico
transparente, pero es un poco más difícil de fabricar que el nivel
de bastidor en H con nivel de agua
Fabricación artesanal de un nivel de agua semicircular
|

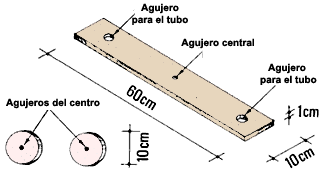

| 1. Consiga una pieza de madera que tenga una sección
de 1 x 10 cm y de 60 cm de largo. Perfore un hueco en cada extremo, en
la cara que mide 10 x 60 cm. Los huecos deben ser lo suficientemente grandes
como para que pase el tubo plástico (ver punto 5).
2. Perfore un hueco pequeño en el centro de la pieza de madera.
3. Prepare dos discos de madera de 10 cm de diámetro y perfore
un hueco pequeño en el centro de cada uno.
|
|
|
| |
|
|
| 4. Clave o atornille uno de estos discos bajo el centro de
la pieza de madera, haciendo coincidir el hueco en el centro
de esa pieza con el hueco en el disco. No tape el hueco. |
|
|
| |
|
|

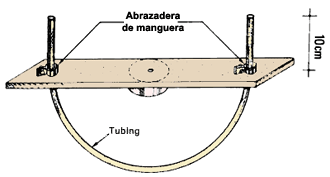

| 5. Consiga un trozo de tubo plástico transparente
de unos 80 cm de largo y de un diámetro de 1 a 1,5 cm. Pase los extremos
del tubo desde abajo, por los huecos practicados en la pieza de madera,
de manera tal que forme un semicírculo en el lado en el que se encuentra
el disco. Ambos extremos del tubo deben sobresalir por encima de la pieza
de madera alrededor de 10 cm. Mantenga el tubo en su sitio con dos abrazaderas,
justo en el sitio donde el tubo pasa a través del hueco en la madera.
Ajuste la abrazadera lo suficiente como para que el tubo no se deslice,
pero teniendo cuidado de no aplastarlo. La abrazadera mantendrá el
tubo en su lugar dado que es mayor que el hueco. |
|
|

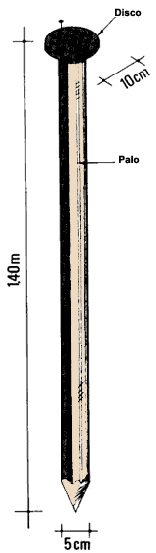

| 6. A continuación construya el soporte. Consiga
un listón de 5 cm de diámetro y de 1,40 m de largo. Determine
el punto central de cada extremo. Tome el segundo disco que
ha preparado y fíjelo provisionalmente al soporte de manera tal
que el hueco del disco quede sobre el punto central del mismo.
7. Fije el nivel semicircular construido en el punto 5 al soporte. Use
un tornillo fuerte y haga coincidir cuidadosamente los huecos centrales
de ambos discos de madera. No ajuste demasiado el tornillo pues el nivel
semicircular debe poder girar. El tubo flexible queda a un costado del
soporte.
8. Coloque el dispositivo con el tubo sobre el soporte y llene el tubo
plástico con agua. El nivel del agua debe llegar a unos 4 ó
5 cm de cada extremo del tubo. Coloque un tapón en cada
extremo del tubo para evitar que el agua se vierta durante el transporte.
|
|
|
|
Utilización del nivel de agua semicircular
para el trazado de curvas de nivel
9. Pida al ayudante que coloque una mira graduada en posición
vertical, en el punto inicial A de la curva de nivel que se quiere trazar. Dado
que usted está trazando una curva de nivel con un dispositivo que no
incluye un telescopio, es preferible utilizar una mira graduada de tablilla.
Es fácil construir una.

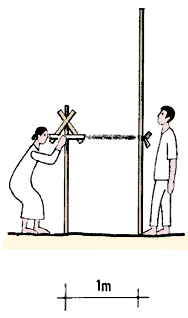

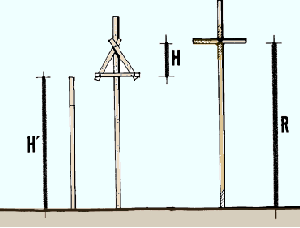

Consiga un listón rectilíneo de madera, un trozo
de bambú o el tallo de una planta de maíz de 2 m de largo. Consiga
otro listón de 50 cm de largo y únalo a la varilla larga con una
cuerdita, formando una cruz. La ubicación del punto en el cual se fija
la estaca de 50 cm, llamada <<blanco>>, depende de la curva de nivel
que se está trazando.
| 10. Para colocar el nivel de agua semicircular, clave el soporte
en el suelo verticalmente, en un punto central desde el cual se puedan trazar
unos 100 m de curvas de nivel. Quite los tapones de los extremos del tubo. |
|
|
| |
|
|
| |
|
|
| |
|
|

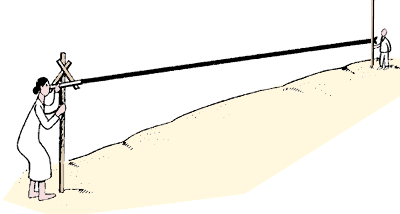

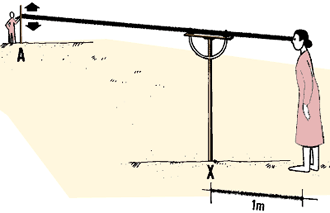

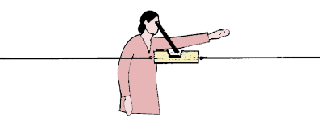

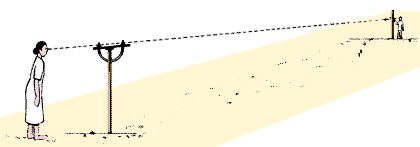

| 11. De pie, a 1 m del nivel de agua semicircular, haga girar
la parte superior del nivel y mire a lo largo de la línea que une
la parte superior de las dos columnas de agua del tubo transparente. Pida
al asistente que mueva la tablilla de la mira graduada hacia arriba y hacia
abajo hasta que quede exactamente en la línea de mira. A continuación
pida al asistente que ate firmemente la tablilla a esa altura. |
|
Ajuste la altura de la tablilla
|

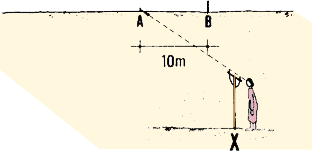

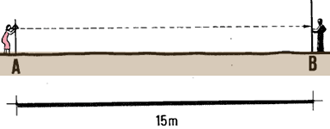

| 12. El asistente debe a continuación marcar el punto
inicial A con una estaca, caminar alejándose unos 10 m y en este
punto colocar la mira graduada en posición vertical. 13. Gire
la parte superior del nivel de agua hasta enfocar otra vez el <<blanco>>
de la mira. Pida al asistente que mueva la mira hacia abajo o hacia arriba
hasta que la tablilla coincida con la línea visual y, en ese sitio,
que marque con una estaca el punto B. |
|
|
| |
|
|
Haga girar el nivel hasta ver el punto B
|
|
Mueva la mira hasta que la tablilla est� en la l�nea de mira
|

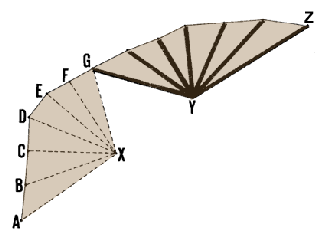

14. Proceda de la misma manera, nivelando los puntos de la curva de nivel AG
desde la estación central X hasta unos 100m. Para continuar el trazado
de la misma curva de nivel, deje la mira graduada de tablilla en el punto G
y desplace el nivel de agua semicircular a la nueva estación central
Y. Ajuste la altura de la tablilla o <<blanco>> y prosiga el trazado
de la curva GM desde la estación Y.
Ajuste la tablilla sin mover la mira
|
|
Contin�e la nivelaci�n
|

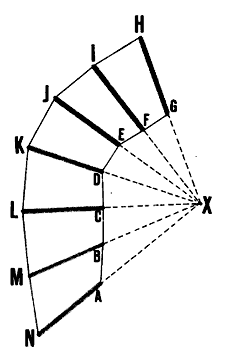

Nota: a veces hay que trazar curvas de nivel con una diferencia
de altura fija (ver Sección 83, en el Volumen 2), por ejemplo de 0,20
m. Para hacer esto se sigue trabajando en la misma estación, pero se
cambia la altura de la tablilla en la mira graduada. Cuando se llega al punto
G, se le pide al asistente que baje la tablilla 20 cm. A continuación,
el asistente camina pendiente arriba, a lo largo de la línea XGH hasta
que la tablilla se alinea con la línea de mira, lugar en el cual marca
el punto H de la próxima curva de nivel. Continúe el trazado de
la segunda curva de nivel HN determinando el punto I sobre la línea XFI,
el punto J sobre la línea EXJ y prosiga de la misma manera. Si la distancia
es lo suficientemente corta como para ver la mira con claridad, se puede bajar
otra vez la tablilla y trazar una tercera curva de nivel desde la misma estación.
Baje la tablilla
|
|
|
| |
|
|
Halle el punto H
|
|
Contin�e el trazado
|
6.6 Cómo trazar curvas de nivel
utilizando niveles sin visor
1 . Las secciones 51 a 53 enseñan cómo usar niveles sin visor
para medir diferencias de altura. Estos dispositivos también se pueden
usar para trazar curvas de nivel.
Utilización del nivel de regla para trazar curvas
de nivel
|
| En la Sección 51, se ha visto qué es un nivel de regla. For contouring, use it in the following way (steps
2 to 7). |
|
Ponga el nivel horizontal
|
| |
|
|

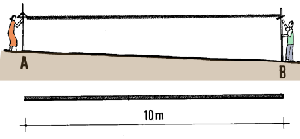

| 2. Marque el punto A, donde inicia el trazado, con una estaca.
Coloque uno de los extremos del nivel de regla en este punto y mueva el
otro hacia arriba y abajo de la pendiente hasta que el nivel de albañil
indique la horizontal. Marque este punto B con otra estaca. |
|
Marque el punto B
|
| |
|
|
| 3. Desplace la regla para colocarla en el punto B. Determine
el lugar del próximo punto C situado en la horizontal, como se
ha indicado más arriba, y márquelo con una estaca.
4. Continue this process until you have marked the length of the contour
line.
|
|
Contin�e el trazado de la l�nea
|
| 5. Marque el trazado de la curva de nivel así determinada,
señalando con una estaca o piquete cada 10 m. Si la curva de nivel
cambia de dirección, es necesario emplear más estacas. |
|
Marque la l�nea con estacas
|
| |
|
|
| 6. Si la superficie del terreno es irregular (por ejemplo
está cubierta de montículos de tierra, piedras o hierba),
es conveniente usar dos ladrillos o dos tacos de madera de la misma altura
para sostener los extremos de la regla mientras se está nivelando. |
|
|
| |
|
|
| 7. Si la superficie del terreno es muy irregular o está
cubierta por una densa vegetación, coloque dos estacas por debajo
de los extremos de la regla, para levantarla por encima del nivel del
suelo. Asegúrese de que las dos estacas tengan la misma longitud
y que queden clavadas a la misma altura. De este modo es posible transferir
al nivel del suelo y sin error, la horizontal determinada a la altura
del borde superior de las estacas. |
|
Use ladrillos
|
| |
|
|
| |
|
...o estacas para levantar el nivel por encima de los obst�culos
|

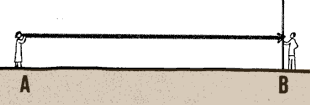

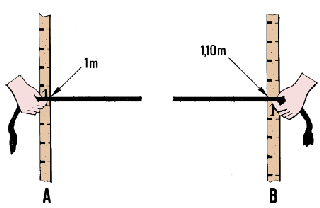

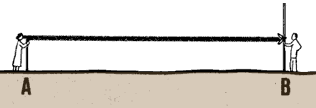

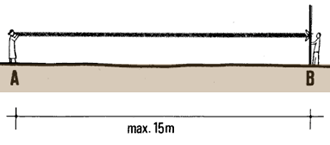

Utilización del nivel de
cuerda para el trazado de curvas de nivel
|
| En la Secci�n 52 se ha explicado
c�mo fabricar un nivel de cuerda. Este dispositivo es muy práctico
para trazar curvas de nivel porque permite proceder rápidamente,
aun en terrenos con vegetación densa, con resultados razonablemente
precisos (el error máximo es inferior a 6 cm en 20 m de distancia).
Recuerde que para usar el nivel de cuerda se necesitan tres personas.
|
|
|
| |
|
|
| 8. La persona que está atrás coloca una
mira graduada en el punto de partida marcado A y sostiene la cuerda
en la graduación que corresponde a 1 m de altura, por ejemplo.
El operador que está adelante también sostiene la cuerda
en la misma graduación y mueve la segunda mira graduada hacia
arriba o hacia abajo de la pendiente hasta que la persona que está
en el centro señala que el nivel de albañil está
horizontal. El operador que está adelante marca entonces el punto
B donde la mira toca el suelo.

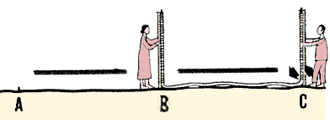

9.El operador de atrás camina hacia el punto marcado B mientras
las otras dos personas van hacia adelante hasta que la cuerda está
bien estirada. Las operaciones apenas descritas se repiten para señalar
la ubicación del punto C de la curva de nivel.
|
|
|
| |
|
|
| 10.El procedimiento se repite hasta que se marca toda la
longitud de la curva de nivel. |
|
|
Utilización del nivel de
agua de tubo flexible para el trazado de curvas de nivel
|
| En la Secci�n 53 se ha explicado
c�mo fabricar un nivel de agua de tubo flexible. Tal dispositivo permite
trazar curvas de nivel muy rápidamente, aun en terrenos irregulares,
y ofrece buena precisión (el error máximo es de alrededor
de 1 cm en 10 m de distancia). Se debe ser muy cuidadoso y evitar la pérdida
de agua durante el transporte. Para emplear este método se requiere
de un ayudante. |
|
|
| |
|
|
| 11. Coloque en posición vertical los dos extremos
del tubo, uno al lado del otro, en el punto inicial A de la curva de nivel.
Quite los tapones y marque la altura de la columna de agua en cada escala
graduada. Las alturas deben ser iguales. |
|
Ponga las dos mangueras en posici�n vertical en el punto A y saque los tapones
|
| |
|
|
| 12. Tape nuevamente los extremos del tubo. |
|
Marque el nivel del agua en ambas escalas
|
| |
|
|
| 13. Coloque la escala graduada en el punto inicial A de
la curva de nivel. Pida al asistente que se aleje hasta que el tubo esté
totalmente extendido. Quiten ambos tapones. El asistente mueve la escala
graduada hacia arriba y hacia abajo en la pendiente hasta que el nivel
de agua esté a la altura marcada. Verifique que la columna
de agua esté también al mismo nivel en la primera escala.
Cuando así sea, pida al asistente que marque la posición
B con una estaca. Coloquen nuevamente los dos tapones. |
|
Cuando el nivel del agua est� en la marca de la manguera vertical,
se ha determinado el punto B
|
| |
|
|
| 14. Las dos personas se desplazan hacia adelante hasta que
la primera alcanza el punto B marcado con una estaca, donde antes estaba
el ayudante. Éste a su vez camina hacia adelante hasta extender
el tubo de nuevo totalmente. Se repite el procedimiento descrito en el
punto 13, y se continúa de la misma manera hasta el final de la
curva de nivel. |
|
 Comience la siguiente medici�n en el punto B |
6.7 Cómo trazar curvas de nivel con niveles con
visor
1. En las Secciones 5.6 a 5.9 se ha explicado cómo utilizar niveles
con visor para medir diferencias de altura. Estos dispositivos también
se pueden usar para trazar curvas de nivel.
Utilización del nivel con visor de bambú para el trazado de
curvas de nivel
2. En la secci�n 56 se ha explicado c�mo fabricar y ajustar
un nivel con visor de bamb�. Contando con un ayudante, se puede usar este
nivel para trazar curvas de nivel, como se explica a continuación.
3. Coloque el nivel de bambú cerca de la mira graduada y lea la altura
en la escala a través del tubo.
4. Marque dicha altura en la escala con pintura, atando un pedazo de cuerda
o un trozo de tela coloreada. También es posible usar la nivel objetivo del personal descrito en la sección 6.5, y fijar la tablilla a
dicha altura.
|
Marque el nivel de mira en un palo
|
|
|
|
|
| |
|
|
| 5. Coloque el nivel de bambú en posición vertical
en A, el inicio de la curva de nivel que se quiere trazar. |
|
D�gale a su ayudante que se aleje
|
| |
|
|
| 6. El asistente, llevando la mira graduada, se aleja de
15 a 20 m describiendo un trayecto aproximadamente horizontal y coloca
la mira graduada en posición vertical. Pídale que suba y
baje por la pendiente hasta que usted vea que la marca está alineada
con la línea visual o de mira del tubo de bambú. |
|
Y que se mueva hasta que usted vea la marca
|
| |
|
|
| 7. Tendrá que girar el nivel de bambú
de izquierda a derecha para ver la marca en la escala graduada. Verifique
con frecuencia para estar seguro de que el nivel de bambú sigue
estando horizontal.
8. Cuando usted señala que ha visto la marca, el asistente procede
a marcar la posición B de la mira graduada con una estaca.
|
|
A lo mejor tendr� que girar el nivel para verlo
|
| |
|
|
| 9. Camine hacia la estaca B y coloque el nivel de bambú
en posición vertical, en ese punto.
10. Pídale al asistente que se aleje otros 15 a 20 m con la
mira graduada y repita los puntos 7-9.
11. Repita estas operaciones hasta que toda la curva de nivel haya
quedado marcada.
|
|
Contin�e desde el punto B
|
Utilizaci�n del nivel de mano para el trazado de curvas de nivel
|
| 12. Es posible trazar rápidamente una curva de nivel
usando un nivel de mano (ver sección
57), aunque tal procedimiento no ofrece gran precisión. El método
empleado es igual al apenas descrito para el nivel de bambú, excepto
que se debe marcar la mira graduada a la altura de la línea visual.
La altura de la línea visual puede ser la de los ojos del observador,
o la altura del soporte del nivel de mano (cuando se usa para mejorar
la precisión). La distancia de un punto al otro no debe exceder
los 15 m. |
|
Use el nivel de mano sin soporte
|
| |
|
|
|
|
|
.... o con soporte
|
Utilización del nivel de
anteojo o del teodolito para el trazado de curvas de nivel
|
| 13. El uso de un nivel de anteojo o de un teodolito, junto
con una mira graduada de precisi�n , permite
trazar curvas de nivel con gran rapidez y mucha precisión. |
|
UUse el teodolito con una mira graduada
|
| |
|
|
| 14. El telescopio incorporado en estos instrumentos tiene
un alcance de varios cientos de metros, lo que permite reducir el número
de estaciones. Tal como ocurre con el nivel de agua semicircular (ver
Sección 65), es posible medir varios puntos desde una sola estación.
En terrenos descubiertos se cubren grandes distancias con este método.
En áreas boscosas, en cambio, es necesario medir distancias más
cortas y quitar la vegetación a lo largo de las líneas visuales. |
|
Puede levantar varios puntos desde la misma estaci�n
|
6.8 Cómo trazar curvas de nivel con instrumentos
de medición de pendientes
1 . En las Secciones 41 a 46 se ha explicado cómo utilizar varios
tipos de clinómetros para medir pendientes Estos instrumentos también
se pueden usar para trazar curvas de nivel, porque una curva de nivel se define
como una línea a lo largo de la cual el gradiente de la pendiente es
igual a cero, ver sección 8.3 en el Volumen
2.
2. Cuando se trazan curvas de nivel con instrumentos de medición de
pendientes, es preferible usar una imira graduada
de tablilla , tal como la descrita en la Sección 65, con forma
de cruz. Si usa una mira como esa, la tablilla debe estar atada firmemente
a la mira a nivel de los ojos.
Mire hacia una mira de tablilla
 |
|
... o hacia su ayudante
 |
Nota: si no se dispone de una mira graduada, se puede en su lugar
usar la altura del ayudante como nivel de referencia*.
| 3. El ayudante sostiene la mira graduada en posición
vertical y se coloca a unos 10 a 15 m del punto A, que indica
el inicio de la curva de nivel que se quiere trazar. A partir de este
punto de partida, mire hacia la mira graduada utilizando el clinómetro.
Pida al ayudante que mueva la mira hacia arriba y hacia abajo de la pendiente,
hasta que la tablilla o <<blanco>> coincida con la graduación
cero del clinómetro. Diga al ayudante que marque el punto
B en el suelo y repita la misma operación a partir de allí. |
|
D�gale a su ayudante que se aleje
Y que se mueva hasta que usted vea la marca
|
| |
|
|
| Nota: si usa un clis�metro
, recuerde que debe utilizar la escala de la izquierda y hacer coincidir
con la marca del cero la línea de referencia de la mira (ver Sección
45). |
|
Contin�e desde el punto B
|
6.9
Cómo trazar líneas de pendiente constante
|
| 1. Las líneas de pendiente constante
se usan a menudo en las granjas piscícolas para facilitar la circulación
del agua por gravedad. Los canales de alimentación de
agua, las tuberías y los canales de drenaje se construyen con pendiente
constante. Los estanques de peces deben tener un fondo con una pendiente
adecuada para que puedan drenar completamente. Saber cómo trazar
una línea de pendiente constante es entonces muy importante cuando
se está construyendo una granja de peces.
2. Es posible trazar líneas de pendiente constante de varias maneras,
usando tres tipos de métodos utilizando los dispositivos descritos
en los capítulos 4, 5 y 6.
|
|
|
Utilización de dispositivos de medida de pendientes
para el trazado de líneas de pendiente constante
|
| 3. Se puede usar cualquiera de los dispositivos de medida de pendientes
descritos en las Secciones 41 a 46 para trazar líneas de pendiente
constante. El clis�metro en particular (ver
Secci�n 4.5) , se usa comúnmente con este propósito,
pero también puede ser adecuado cualquier otro tipo de clinómetro.
4. Es preferible usar una mira graduada
de tablilla tal como la descrita en la Sección 65, con la
tablilla firmemente sujeta a nivel de los ojos del operador. Recuerde
que en su lugar es posible usar la altura del asistente como nivel de
referencia. |
|
Use una mira de tablilla
|
| |
|
|
| 5. A partir del punto A, comienzo de la línea de
pendiente, mire hacia la tablilla de la mira graduada. La graduación
del clinómetro debe corresponder a la pendiente que se ha
escogido. Pida al asistente que mueva la mira graduada hacia arriba y
hacia abajo por la pendiente hasta que la línea visual del clinómetro
coincida con la marca de referencia de la mira graduada. Marque el punto
B en el suelo con una estaca y repita el procedimiento a partir de ese
punto. |
|
Mire con el clin�metro hacia la graduaci�n deseada
|

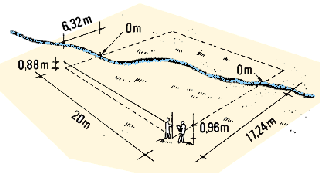

| 8. En el punto más alto A de la pendiente que
se quiere trazar, coloque el instrumento de nivelación y mida
la altura de la línea visual o de mira (H�) por encima
del suelo. Añada este valor a H (calculada en el punto 7) para
obtener la altura (R) que se debe leer en el siguiente punto
de la mira graduada como:
|
|
Disponga el nivel de tablilla
para que se vea la diferencia de altura
|
| |
|
|

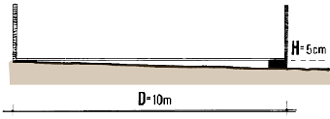

| 9. Mida una distancia horizontal de 10 m a partir del
punto inicial, siguiendo lo más cerca posible la curva de
nivel. Coloque verticalmente una mira graduada en ese punto.
Nota: para esta parte del procedimiento se puede usar:
|
|
Ponga la mira a 10 m del nivel
|
| |
|
|
| 10. Mire hacia la mira graduada con el instrumento de nivelación.
Pida al ayudante que mueva la mira hacia arriba y hacia abajo de la pendiente,
hasta que la marca R señalada en la mira coincida con la línea
visual. En ese punto B, pida al asistente que coloque una marca en el
suelo. El punto B está 10 cm por debajo del punto A. |
|
Mueva el nivel hasta que la tablilla
est� en la l�nea de mira
|
| |
|
|
| 11. Coloque el instrumento de nivelación en el punto
B apenas marcado mientras que el asistente recorre otros 10 m hacia adelante,
llevando la mira graduada. Repita el procedimiento. |
|
Proceda desde el punto B
|
Utilización de niveles sin visor para el trazado
de líneas de pendiente constante
12. Los niveles sin visor son mucho más precisos que los
simples niveles con visor, para el trazado de líneas de pendiente con
gradientes inferiores al 1 por ciento. Generalmente los niveles sin visor se
pueden usar para trazar líneas de pendiente cuyo gradiente no supere
el 0,3 por ciento. El nivel de agua de tubo flexible permite el trazado
de pendientes de 0,1 por ciento de gradiente.
13. En las secciones 6.2 a 6.4 y la secci�n 6.6
se ha explicado cómo se usan distintos tipos de niveles sin visor para
el trazado de curvas de nivel, lo cual significa trazar líneas
de pendiente con gradiente cero.
14. Para trazar líneas de pendiente con un gradiente diferente (S%),
se sigue el mismo procedimiento descrito para el trazado de curvas de nivel.
La única diferencia es que se debe mantener el extremo delantero del
dispositivo de nivelación por encima del suelo a una altura H
(calculada como se ha indicado arriba, en el punto 7), para una distancia horizontal
de D metros, como en:
| La distancia D varía de
acuerdo al tipo de instrumento de nivelación usado.
 |
| Nota: es preferible llevar a cabo la nivelación
descendiendo la pendiente, tal como se indica más adelante. Si
en cambio resulta indispensable trabajar subiendo la pendiente, entonces
la parte trasera del dispositivo de nivelación debe ser levantada
a una altura de H metros. |
|
|
| |
|
|
| 15. La mejor manera de proceder es preparar un trozo
de madera con un espesor igual a H. Mientras nivela, coloque (o
mejor clave) la pieza de madera debajo del extremo delantero del nivel,
si es que está nivelando pendiente abajo. |
|
|
| |
|
|
|

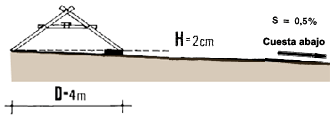

Ejemplo
Si S = 0,5 por ciento y usted está nivelando cuesta abajo
:
- usando un nivel de bastidor en A para trazar la l�nea de
pendiente: D = 4 m; H = 2 cm
- usando un nivel de bastidor en H:
D = 2,5 m; H = 1,25 cm
- usando un nivel de regla:
D = 3 m; H = 1,5 cm
- usando un nivel de agua de tubo flexible:
D = 10 m; H = 5 cm
|
|
|
| |
|
|
| |
|
El tama�o del taco de madera
depende de la pendiente y del tipo de nivel utilizado
|
| 16. Cuando se usa el nivel de cuerda, se debe sumar la altura
H a la altura de la cuerda que sostiene la persona de adelante, en lugar
de colocar un trozo de madera debajo de la mira delantera. |
|
|
| |
|
|
|
Ejemplo
Si S = 0,5 por ciento y usted está nivelando cuesta abajo con
un nivel de cuerda:
D = 20 m y H = 10 cm.
Mantenga el extremo delantero de la cuerda 10 m por encima
del extremo trasero de la misma.
|
|
|
| |
|
|
| |
|
|
